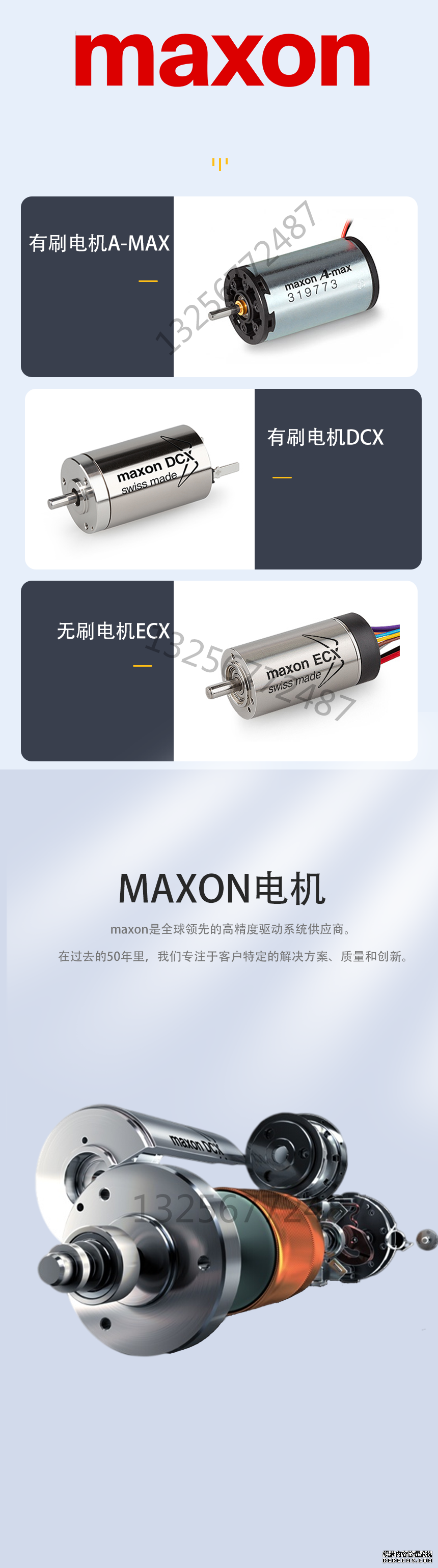

MAXON電機選型手冊 EC-4pole32 EC14flat EC-max16 原裝 電機

HEIDENHAIN旋轉編碼器介紹來源:0HEIDENHAIN旋轉編碼器介紹安裝方式HEIDENHAIN旋轉編碼器內置軸承和定子，編碼器的圓光柵直接與被測軸相連。掃描單元通過滾珠軸承安裝在軸上，并由定子連軸器支撐。當軸進行角加速度時，定子電機必須只吸收軸承摩擦力所導致的牛矩，因此它能大限度地降低靜態和動態測量誤差。而且，安裝在定子上的電機還能補償被測軸的軸向運動。安裝簡單總長度短電機的固有頻率高允許使用空心軸內置軸承的旋轉編碼器由分離的電機連接可用于實心軸。推薦使用的連接被測軸的電機能補償徑向和軸向誤差。采用分離電機的角度編碼器能支持更高的軸轉速。 無內置軸承旋轉編碼器工作時沒有摩擦。掃描頭和圓光柵、光柵鼓或鋼帶這兩個部件可在組裝時分別調整。有內置軸承的旋轉編碼器海德漢的ERN、ECN和EQN旋轉編碼器自帶軸承和安裝的定子電機，具有安裝簡單、總長度短的特點。其應用包括用于簡單測量任務以及飼服驅動的位置和轉速控制。空心軸可以直接滑入并固定在被測軸上。海德漢的ROD、ROC和ROQ旋轉編碼器自帶軸承且具有密封結構。這些編碼器均堅固耐用、結構緊湊。它通過一個分離電機由轉子連接被測軸，電機可以補償軸向運動和編碼器軸與被測軸的不同軸度。旋轉編碼器，帶內置軸承，采用定子電機安裝系列應用ExN 1000Rotary Encoders微型軸徑6 mm盲孔軸外殼外徑 36.5 mmExN 400Rotary Encoders小型行業標準尺寸和輸出信號外殼外徑 58 mmExN 100Rotary Encoders用于大直徑軸空心軸 20 mm，25 mm，38 mm，50 mm內徑D外殼外徑 87 mmExN 1100伺服驅動編碼器內置在馬達中微型軸徑6 mm盲孔軸外殼外徑 36.5 mmExN 1300伺服驅動編碼器內置在馬達中58 mm外殼外徑定子電機適用于65 mm內徑的定位孔1:10錐度，有效直徑9.25 mm，用于超高剛性連接帶內置軸承、采用分離電機的旋轉編碼器ROC/ROQ/ROD 400Rotary Encoders行業標準尺寸和輸出信號采用同步法蘭或夾緊法蘭安裝軸徑6 mm，同步法蘭，10 mm夾緊法蘭ROD 1000Rotary Encoders微型采用同步法蘭安裝軸徑4 mm外殼外徑 36.5 mm無內置軸承旋轉編碼器除系統精度外，無內置軸承旋轉編碼器的讀數頭安裝和調整對精度有重大影響。特別是被測軸安裝的偏心量和徑向跳動對精度的影響十分。感應式旋轉編碼器ECI/EQI 1300的機械尺寸兼容光電式編碼器ExN 1300用中心螺栓固定軸。編碼器定子通過定位孔的螺栓在軸向緊固。海德漢的ECI 4000/EBI 4000系列旋轉編碼器繼續擴充感應式位置編碼器產品線。該產品是模塊型無內置軸承旋轉編碼器，空心軸直徑為90 mm。用戶用該產品可將電機反饋系統的齒形帶驅動的連接方式改為使用力矩電機。海德漢光電式ERO系列模塊型旋轉編碼器由一個帶軸轂的圓光柵碼盤和讀數頭組成。特別適用于安裝空間有限或不允許存在摩擦的應用。系列特點ECI/EQI 1100伺服驅動編碼器機械尺寸兼容ECN/EQN 1100盲孔直徑D 6 mm外殼外徑35 mmECI/EQI 1300伺服驅動編碼器機械尺寸兼容ECN/EQN 1300錐度軸或空心軸外殼外徑58 mmECI/EBI 4010ECI 4010 / EBI 4010 – Absolute Rotary Encoders with 90 mm Hollow shaft for SafetyRelated Applications式旋轉編碼器，空心軸直徑為90 mm高抗噪感應掃描原理空心軸直徑? 90 mmEBI 4010通過后備電池供電提供多圈功能包括讀數頭和柵鼓ECI 4090 SECI 4090S – Absolute Rotary Encoder with 90 mm Hollow Shaft and DRIVECLiQ Interface for SafetyRelated Applications式旋轉編碼器，空心軸直徑為90 mm高抗噪感應掃描原理空心軸直徑? 90 mm包括讀數頭和柵鼓ECI/EBI 4010ECI 4010 / EBI 4010 180 mm 空心軸式 旋轉編碼器 增加措施后滿足SIL 3級 高安全性應用要求式旋轉編碼器，空心軸直徑為180 mm高抗噪感應掃描原理空心軸直徑? 180 mmEBI 4010通過后備電池供電提供多圈功能包括讀數頭和柵鼓ECI 4090 SECI 4090 S Absolute Rotary Encoder with 180 mm Hollow Shaft and DRIVECLiQ Interface for SafetyRelated Applications式旋轉編碼器，空心軸直徑為180 mm高抗噪感應掃描原理空心軸直徑? 180 mm包括讀數頭和柵鼓ERO 1200伺服驅動編碼器緊湊型軸直徑達12 mmERO 1400伺服驅動編碼器微型模塊型旋轉編碼器，被測軸可達8 mm安裝輔件帶蓋板ECI/EBI 100伺服驅動編碼器感應式位置旋轉編碼器軸安裝的法蘭空心軸帶后備電池圈數計數器的多圈功能外殼外徑87 mm

MAXON電機選型手冊 EC-4pole32 EC14flat EC-max16 原裝 電機

為您介紹導軌定位方式來源0714:0導軌定義導軌（ guide rail）金屬或其它材料制成的槽或脊，可承受、固定、引導移動裝置或設備并減少其摩擦的一種裝置。導軌表面上的縱向槽或脊，用于導引、固定機器部件、專用設備、儀器等。導軌又稱滑軌、線性導軌、線性滑軌，用于直線往復運動場合，擁有比直線軸承更高的額定負載， 同時可以承擔一定的扭矩，可在高負載的情況下實現高精度的直線運動。圖片圖片一、導軌種類圖片導軌通常采用機械加工方式或冷拔加工方式制成，其抗托強度一般應在370～520MPa。按其橫向截面形狀分主要有T形導軌、L（或三角）形導軌、U形導軌、O形導軌、空心導軌等。L形導軌、U形導軌、O形導軌的工作表面一般不作加工，通常用于一些速度較低，對運行平穩性要求不高的電梯如雜物梯、建筑工程梯等；空心導軌大多用于電梯速度要求不高的對重導軌。T形導軌具有良好的抗彎性及加工性，大量用作電梯導軌。二、常見定位方式圖片定位方式一（單導軌）滑塊定位銷/擋塊+滑軌卡槽/擋塊滑塊固定于連接板，一側由定位銷定位，另一側擋板固定，滑軌一側固定于連接板開槽處，另一側擋板固定。定位方式二（單導軌）滑塊卡槽+滑軌卡槽卡邊滑塊固定于連接板，卡槽固定，滑軌固定于連接板一側開槽，另一側墊圈擋邊固定。定位方式三（雙滑軌）滑塊擋面+滑軌定位銷滑塊固定于連接板A，連接板A精加工一側開槽，圖示圓圈處卡住滑塊，滑軌固定于連接板B，在滑軌兩側安裝定位銷，定位銷貼合滑軌。定位方式四（雙滑軌）滑塊定位銷+滑軌擋面連接板A需要安裝定位銷,定位銷安裝于滑塊兩側，定位銷貼合于滑塊，連接板B開槽，卡住滑軌。定位方式五（雙滑軌）滑塊定位銷+滑軌定位銷連接板A需要安裝定位銷,定位銷安裝于滑塊兩側，定位銷貼合于滑塊，連接板B需要安裝定位銷,定位銷根據需求安裝于滑滑軌兩側，定位銷貼合于滑軌。三、日常應用圖片滑動導軌具有結構簡單、制造方便、接觸剛度大等優點。但傳統滑動導軌摩擦阻力大，磨損快，動、靜摩擦因數差別大，低速時易產生爬行現象。為了提高數控機床的定位精度和運動平穩性，數控機床目前在數控機床上已廣泛采用塑料導軌。其摩擦因數小；且動、靜摩擦因數相近，運動平穩性好，能防止低速爬行現象；耐磨性好，有自潤滑作用和抗振性；化學穩定性好；工藝簡單、成本低。一般說來，滑動塑料導軌最顯著的特點是具有優良的剛性、吸振性（抑制刀具切削時產生的振動）和阻尼性（防止導軌系統起動或停止時的振動），適宜切削負載大的機床使用，且成本較低，經濟實用。

為您介紹電機原理及幾個重要公式來源0706:0很多初接觸電機的或者剛學習電機拖動知識的，可能會覺得電機知識不好理解，甚至看到相關的課程就頭大，有著“學分無”的稱呼。下面通過零散式分享，可以讓新手快速了解交流異步電機原理。★電機的原理電機的原理很簡單，簡單的說就是利用電能在線圈上產生旋轉磁場，并推動轉子轉動的裝置。學過電磁感應定律的都知道，通電的線圈在磁場中會受力轉動，電機的基本原理就是如此，這是初中物理的知識。★電機結構拆開過電機的人都知道，電機主要是兩部分組成，固定不動的定子部分以及轉動的轉子部分，具體如下1、定子(靜止部分)定子鐵心電機磁路重要部分，并在其上放置定子繞組；定子繞組就是線圈，電動機的電路部分，接電源，用于產生旋轉磁場；機座固定定子鐵心及電機端蓋，并起防護、散熱等作用；2、轉子(旋轉部分)轉子鐵心電機磁路的重要部分，在鐵心槽內放置轉子繞組；轉子繞組切割定子旋轉磁場產生感應電動勢及電流，并形成電磁轉矩從而使電動機旋轉；★電機的幾個計算公式1、電磁相關的1）電動機的感應電動勢公式E=4.44*f*N*Φ，E為線圈電動勢、 f為頻率 、 S為環繞出的導體（比如鐵芯）橫截面積、 N為匝數、Φ是磁通。公式是怎么推導來的，這些事情我們就不去鉆研了，我們主要是看看怎么利用它。感應電動勢是電磁感應的本質，有感應電動勢的導體閉合后，就會產生感應電流。感應電流在磁場中就會受到安培力，產生磁矩，從而推動線圈轉動。從上面公式知道，電動勢大小與電源頻率、線圈匝數及磁通量成正比。磁通量計算公式Φ=B*S*COSθ，當面積為S的平面與磁場方向垂直的時候，角θ為0，COSθ就等于1，公式就變成Φ=B*S。將上面兩個公式結合一下，就可以得到電機磁通強度計算公式為B=E/（4.44*f*N*S）。2）另外一個是安培力公式，我們要知道線圈受到的力是多少，就需要這個公式F=I*L*B*sinα，其中I為電流強度，L為導體長度，B為磁場強度，α是電流方向與磁場方向間的夾角。當導線垂直于磁場時候，公式就變成F=I*L*B了（如果是N匝線圈的話，磁通B就是N匝線圈的總磁通，而不需要再乘N了）。知道了受力，就知道轉矩，轉矩等于扭力乘以作用半徑，T=r*F=r*I*B*L（向量乘積）。通過功率=力*速度（P=F*V）以及線速度V=2πR*每秒轉速(n秒)兩個公式 ，可以與功率建立上關系，得到下面序號3的公式。不過要注意，這時候使用實際輸出扭矩，所以計算出的功率是輸出功率。2、交流異步電機的轉速計算公式n=60f/P，這個很簡單，轉速與電源頻率成正比，與電機極對子（記住是一對）數成反比，直接套用公式就好。不過這個公式實際計算出是同步轉速（旋轉磁場速度），異步電機實際轉速會略低于同步轉速，所以我們往往會看到4極電機一般是1400多轉，達不到1500轉。3、電機轉矩、功率計轉速的關系T=9550P/n（P是電機功率、n是電機轉速），可以從上面序號1內容中推導出來，不過我們沒必要學會推導，記住這個計算公式就可以。不過再提醒，公式功力率P不是輸入功率，而是輸出功率，由于電機有損耗，輸入功率不等于輸出功率。但是書本上往往理想化，將輸入功率等于輸出功率了。4、電機功率（輸入功率）1）單相電機功率計算公式P=U*I*cosφ，如果功率因數為0.8，電壓為220V，電流為2A，那么功率P=0.22×2×0.8=0.352KW。2）三相電機功率計算公式P=1.732*U*I*cosφ（cosφ為功率因素、U為負載線電壓、I為負載線電流）。不過這類的U和I與電機的接法有關，星形接法的時候，由于三個相隔120°電壓的線圈公共端連接一起，形成一個0點，所以加載在負載線圈的電壓實際是相電壓；而三角形接法時，每個線圈兩端各連一根電源線，所以加載負載線圈上的電壓就是線電壓。如果使用的是我們常用的3相380V電壓，星形接法時候線圈是220V，而三角形則是380V，P=U*I=U^2/R，所以三角形接法時功率是星形接法的3倍，這也就是為什么大功率電機采用星三角降壓啟動的原因。掌握了上面的公式，理解透徹，電機的原理就不會在困惑了，也不會在怕學習電機拖動這種高掛科的課程。 做為一家專業的高級儀器儀表供應商，自身在瑞士漢諾威設有采購中心，針對進口備品特別是歐美產品有著獨到的理解和優勢，經過幾年的技術及人員累積，目前可以針對產品提供完善的備件，針對產品系列問題可以提供一條龍服務，大縮短了客戶維修等待的時間，歡迎廣大用戶前來咨詢交流

原標題：MAXON電機選型手冊 EC-4pole32 EC14flat EC-max16 原裝 電機

您如果需要MAXON電機選型手冊 EC-4pole32 EC14flat EC-max16 原裝 電機的產品，請點擊右側的聯系方式聯系我們，期待您的來電
