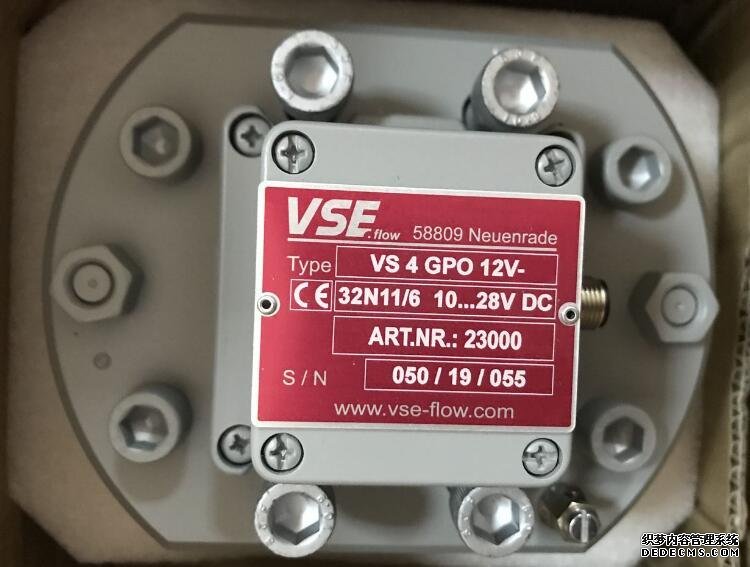

德國VSEAP1流量計資料同時我們還經營：  由于孔板流量計有多個測量單元，影響其測量準確度的因素很多(如孔板的加工誤差，安裝誤差、計量軟件的計算誤差等)。此外,在現有工況條件下，由于介質中的雜質對孔板有一定的沖擊腐蝕作用，易造成差壓變送器產生零點漂移，特別是當天然氣處理效果不理想時,對計量的影響更大。因此,節流裝置和差壓變送器的使用維護是一個重點。應在下面的實際運行中加以注意:(1)當天然氣處理效果不理想時，在孔板上游端面會沉積臟物。不僅會降低孔板的使用壽命,還會造成較大的計量偏差。(2)變送器導壓管的作用是將孔板前后的壓力信號引入差壓,測量出差壓值參.與流量計算,上下游導壓管帶液會使差壓偏小(大),造成流量偏小(大)。在冬季,導壓管凍堵現象較常見,如果流量值出現大的起伏,很可能是導壓管帶液或凍堵了。(3)孔板膠圈變形。由于孔板膠圈在清油的浸泡下容易變形(這種情況在夏季尤為突出)，因此在.天然氣處理裝置停運的情況下,要注意檢查膠圈變形的情況,-旦孔,板松動應立即更換,不然不僅會因膠圈泄漏造成較大的計量誤差,還會出現孔板脫落難以取出.必須停產維修的局面。(4)當天然氣處理不干凈時,其中的粉塵、水化物等對孔板有很強的沖刷腐蝕作用,會在孔板表面形成麻點,使直角邊變鈍，因此,孔板應經常檢查更換,否則準確度會降低。(5)差壓變送器零點漂移除了與儀表本身的穩定性有關外，,導壓.管帶液也會造成很大的影響。由于孔板流量計的流量和差壓值成開方關系,差壓變送器的零點出現正負漂移會直接造成積算流量偏大或偏小。(6)流量計算機中一些關鍵參數輸入不正確或更新不及時。比.如,孔板開孔直徑是以平方的形式出現的,由于孔板開孔直徑會隨季節和運行時間發生變化,一-定要定期測量孔板的開孔直徑，并在流量計算機中及時更新。  天然氣組分變化不僅影響相對密度,還影響超壓縮系數。對于沒有在線色譜儀的計量系統,,在組分變化不大的情況下流量計算機中一般每周輸入-周天然氣組分的平均值，但在天然氣組分變化很大的情況下，每天都要對天然氣組分進行化驗.更新。2提高天然氣計量準確度的應對措施(1)定期清洗檢查孔板。比如孔板流量計光潔度直角邊銳利度、膠圈變形情況、孔板開孔直徑等。在正常的生產情況下。每月清洗檢查-次,在出現不正常的情況下,視情況加密檢查次數。(2)對流量計前過濾器每兩小時排污一次,每月清洗過濾器芯--次。(3)正確輸入計量參數并及時更新.按時校驗變送器零點。另外,在氣量波動較大的情況下,及時調節差壓變送器量程,使測量值盡量在量程的1/3-2/3之間，以保證測量準確度。在測量值超出變送器最大、最小量程范圍時，要考慮更換合適孔徑的孔板。計量管路流量量程變化是實際使用中經常遇到的情況, 特別是直接對沒有儲氣設備用戶供氣的計量更是如此。我國天然氣、煤氣的大部分消耗是供給城市作民用燃氣的,一般日負荷的變化都比較大,流量的量程變化也就較大。常用孔板流量計的量程比一般為3:1,對于大量程比的場合,一般采用以下三種方法解決。(1)將大流量分段多路并聯組合進行測量.在流量量程變化較大的場合,往往采用不同管徑的計算管道并聯組合,通過計量管路的組合切換來適應流量的變化;這是目前較為常用的方法。(2)更換孔板片改變值進行測量.在不改變標準孔板節流裝置和差壓計的情況下,通過更換不同開孔直徑的孔板,改變孔徑比的方法來實現流量測量。適用于較長時間的季節性流量較大幅度改變或供氣量的突然變化致使差壓計超出規定使用范圍的情況。(3)用一臺孔板流量計并聯不同量程差壓計進行測量.采用同一臺孔板流量計的一次裝置,并聯兩臺或兩臺以上不同量程的差壓計進行切換測量。應用中存在的問題有: 1)氣體渦輪流量計要求被測介質清潔。人工煤氣如凈化不好，存有煤焦油和萘等,會嚴重影響計量的精度。致使此表在冬季只運行半個月就出現故障而不記數,拆開以后，發現軸承彈簧圈嚴重腐蝕。 (2)斷電造成氣量丟失。 解決問題的對策: 1）合理地制定保養計劃:根據腐蝕情沉而定，冬季半個月,其他季節可稍長一些(1~2個月)。另外,傳感器在工作中,葉輪的速度很高,即使在潤滑良好時,仍有磨損產生,在使用一段時間后,應換軸承并重新標定。2)加裝油過濾器(見圖1)。其工作原理:當氣體進入罐體后經擋板進入凈化用油中，人工煤氣中的煤焦油灰塵萘硫化物等雜質溶于油中，從油中返上的氣體經不銹鋼過濾器后進入流量計。加裝油過濾器后計量表不但運行穩定，而且保持精度。1997年在裝有渦輪流量計的600余戶的調壓站,安裝一臺油過濾器2臺德萊塞表,經過近5個月的對比實驗,效果良好，儀表運行穩定，沒有發生過任何 故障。該表與德萊塞表進行對比,總誤差在1%內,能夠滿足調壓站的要求。 3)對巡視人員加強計量知識的培訓,對每天的數據進行運行分析。 4)氣體渦輪流量計中的鋰電池一般可連續使用一年,但要保證計量表穩定運行,不能等到電池沒電再換。德國VSEAP1流量計資料電磁流量計在設定狀態下(如何進入設定狀態請參照前述操作),用▲或▼鍵上下翻屏查找,直到屏幕出現空管報警允許字樣,按右鍵確認鍵確認進入空管報警允許設置,用▲鍵在允許、禁止選項中選擇允許按右鍵確認鍵確認用▲鍵選擇空管報警閾值設置,按右鍵確認鍵確認進入空管報警閾值設置,輸入空管報警閾值,按右鍵確認鍵確認,按▲鍵選擇空管量程修正設置,按右鍵確認鍵確認進入空管量程修正設置,輸入空管量程修正值,按右鍵確認鍵確認返回。若按右鍵確認鍵不放持續3秒鐘則直接返回到顯示狀態,若要繼續設定其它參數按▲鍵。注①當儀表檢測空管狀態,此時又設置為空管報警允許則會將儀表輸出和顯示全部置為0②空管報警閾值設置是選擇空管報警靈敏度范圍的,最大閾值可設為999.9%超過該值意味著空管③空管量程修正是為測量相對電導率而用的,在傳感器充滿液體情況下,修正系數使電導比為一個確定值,該值范圍為0~3.999例如,被測液體是水,其電導率約為100us/cm,修正系數可設為1空管報警閾值設置小于999.9%;當被測液體為酸堿鹽其電導率大于100us/cm修正系數可設為小于1空管報警閾值設置小于999.9%,當被測液體電導率小于水的電導率時,修正系數可設為大于1空管報警閾值設置小于999.9%;這樣才不會出現誤報警。假若出現誤報警可參照上述重新設置修正系數和空管報警閾值④報警提示:分體式電磁流量計在顯示屏中間用空管字樣表示,一體式在顯示屏右上角用!表示。⑤若對空管量程修值和空管報警閾值不清楚最好選擇空管報警關閉。渦輪流量計利用置于流體中的葉輪的旋轉角速度與流體流速成比例的關系，通過測量葉輪的轉速來反映通過管道的流體體積流量大小，是流量儀表中比較成熟的高準確度儀表之一。　　流量計內有經過精密加工的葉片，它與一套減速齒輪和軸承一起構成測量組件，支撐渦輪的兩個不銹鋼自潤滑軸承，保證該組件有較長的使用壽命。流量計亦可選用外部潤滑油泵潤滑軸承，但注意不能過量。　　流量計露天安裝，由于流量計大部分是電子顯示，表頭內有電路板，長期露天放置，容易造成電路板損壞受潮，液晶屏不顯示，或者燒壞電路板。建議安裝計量儀表防護裝置。　　渦輪流量計在安裝過程中，不能敲打表具。流量計受硬力沖擊，導致表具損壞。安裝流量計前，一定要吹掃，吹掃過程中一定不能帶著表具，管道中的焊渣容易打壞渦輪流量計的葉輪，造成表具不計量或者計量不準確。　　為了保證流量計檢修時不影響介質的正常使用，在流量計的前后管道上應安裝切斷閥門（截止閥），同時應設置旁通管道。流量控制閥要安裝在流量計的下游，流量計使用時上游所裝的截止閥必須全開，避免上游部分的流體產生不穩流現象。　　渦輪流量計在使用前一定要加潤滑油，但是不能加多，在燃氣氣質并不是太干凈的環境中，潤滑油過多容易使氣質中的雜質粘附在卡箍式渦輪流量計的葉輪上，從而造成計量不準確，時間長了，容易磨損表具。電磁流量計的空管報警是用實測傳感器中的電導率來做判斷的。　　不同的流體具有不同的電導值電阻值空管檢測實際上是檢測被測導電液體的電阻與實驗導電液體電阻的比值液體的相對導電率是否超出閾值。超出閾值就意昧著被測流體電導率遠低于實驗液體的電導率相當于空管。空管報警閾值的默認值尾 999.9%。　　空管量程修正是為測量相對電導率而用的。在傳感器充滿試驗液體情況下修正系數使電導比為一個確定值例如試驗液體是水其中導率約為100μScm可修正為100當被測液體電導率為 5μScm 相對的電導比則大約顯示2000%。如果試驗液體水的電導比修正為10。那么被測液體電導率為5μScm時相對電導比則大約顯示200%。　　電磁流量計報警閾值設置是選擇空管報警靈敏度范圍的。最大閾值可設為999.9%。如上例被測液體顯示2000%時發出報警顯示200%時不報警。因此欲使電導率5μScm在顯示電導比200%時發出報警需要設閾值在200%以下。空管報警量程的默認值為100%。德國VSEAP1流量計資料1.渦輪流量計的通氣和停氣要求。通氣順序:保證流量計后端的閥門處于關閉狀態;再緩慢開啟流量計前端的閥門確保升壓速度≤35kPa/S;最后緩慢開啟流量計后端的閥門，使其從小流量下運行直至調節至需要值。整個過程保持有壓啟動。停氣順序:先緩慢關閉流量計后端閥門:再緩慢關閉流量計前端閥門。2.防止長時間超量運行。超流量運行會嚴重影響使用壽命，降低計量精度導致誤差增大;(注意觀察表頭工祝流量百分比不宜長時間超百分百)瞬時流量:從瞬時流量的觀察，結合用戶當時用氣情況判斷是否有小火不走，大火超量程現象。儀表運行時流量范圍應在20%~70%之間。如果長期低限運行或高限運行都會對計量有影響:是否是用戶用氣負荷或用氣設備發生了改變.應及時解訣。3.注意溫度、壓力的數值。 根據氣態方程式：  方程式中:V。為標準狀態下的體積量.(m2);V為工作狀態下的體積量(m³);Z為工作狀態下的氣體壓縮系數。P=Pa+Pg為流量計壓力檢測點處的絕對壓力(kPa):Pa為當.地大氣壓(kPa);P為流量計壓力檢測點的表壓力(kPa);P為標準大氣壓(101.325kPa);T為標準狀態下的絕對溫度(293.15K):T為介質工況條件下的絕對溫度(273.15+t):K,為被測介質攝氏溫度(℃);F為氣體壓縮因子從公式可以看出，誤差主要集中在壓力、溫度的檢測精度兩方面.在發現流量、溫度、壓力值與實際偏差較大或示值不穩定時，或與以前經驗數值存在較大偏差時，要及時處理o(4)在日常維護中或抄表檢查時,應查看顯示儀表上是否有異常符號。如有電池符號的閃爍表示電池快沒電了，應及時更換電池;如有異常報警、異常警告的符號出現要及時發現.有助于處理和發現用戶的違規用氣行為.(5)對于有機械讀數帶修正儀的進口渦輪表,除抄取標況體積值之外,同時應該及時比對基表讀數與修正儀.上的工況流量是否一致,兩者正常情況下應該是相差不大的。(6)工藝管道檢修時應拆下流量計.然后用干凈的布把兩端包好,防止污物、鐵霄等落人流量計將渦輪葉片損壞。.(7)為保證渦輪流量計長期正常工作.應加強儀表的運行檢查.監測葉輪旋轉情況，如聲音異常應及時卸下檢查傳感器內部零件。渦輪軸承磨損嚴重或葉片打壞的，必須維修更換.并重新檢定。(8)有潤滑油或清洗液注人口的傳感器，應按要求定期注入潤滑油或清洗液。保證葉輪良好運行。在無潤滑油情況下長期連續運行勢必造成致命磨損.阻尼力增加而導致運行變慢,計量結果產生負差并且影響使用壽命;電磁流量計傳感器兩電極、被測液體、放大器內阻構成一個閉合回路如下圖2．9，這相當與一個一匝的變壓器次級繞組，勵磁線圈相當與初級線圈，閉合回路相當與次級線圈。由于閉合回路不可能完全平行與磁場，總有部分磁力線穿過，這樣即使流速為零，也會產生感應電壓，這就是“變壓器效應"。根據楞次定律得到干擾電動勢：可見ew與勵磁頻率相關，與被測液體流量無關。干擾信號比電磁流量計流量信號相位要滯后90°，所以把干擾電動勢稱為正交干擾，由于正交干擾是磁感應強度B對時間t的微分，它又叫做微分干擾。1.儀表安裝不符合要求造成計量誤差　　旋進漩渦流量計的使用過程中，最關鍵的是要保障計量的精度，安裝質量是影響計量準確性、運行可靠性的重要因素。在實際的安裝過程中，現場的安裝人員往往會存在安裝的不規范行為，而這種情況會導致計量的準確性不足，比如，在安裝現場，儀表前后管線存在縮徑現象，過近的安裝距離會導致最終的計量結果偏大，計量與實際的誤差非常大。此外，在安裝過程中，安裝人員的專業素質偏低，在實際的安裝過程中，缺乏安裝全過程的質量控制、細節管理，同樣會造成嚴重的計量偏差。2.被測氣量不穩定造成計量誤差　　旋進漩渦流量計的計量介質性質相對特殊，如果在實際的計量過程中，被測氣量難以保持穩定性，將會影響計量結果的準確性。旋進漩渦流量計的運行過程中，存在著較大的壓力損失，當在單井計量的過程中，伴隨著一定氣流量的產生，由于在此情況下氣源的氣體量相對較小，一旦氣壓降低到特定的值時，旋進漩渦流量計就無法及時將氣量準確計量出來。在一些特殊的情況下，氣量會隨著時間呈現出或大或小的變動，而這種不穩定的變動趨勢使得計量的難度系數增大，當屬于脈動流體時，在計量過程中一旦出現隨機脈動壓力，將會對流量計造成一定的沖擊，進而導致計量的精度不足。3.管線振動造成儀表誤差　　當流量很小的情況下，旋進漩渦流量計的計量結果難以保障。在實際的計量過程中，常常會存在工藝管道的振動現象，一旦在流速較小的情況下，流量計的儀表難以保持正常的輸出狀態，計量精度大大降低。旋進漩渦流量計使用過程中最常見的問題就是計量誤差，這種誤差常常是由多種因素所造成的，管線振動是其中的一個關鍵因素，當管線出現異常情況時，壓電傳感器能夠活動振蕩變化所引起的各種參數變化，此時，必然伴隨著信號的輸出，也就難以保障計量結果的準確性。4.不干凈的測量流體介質造成計量誤差　　隨著旋進漩渦流量計計量工作的開展，在流量計內必然會伴隨著大量油污等雜物的存在，有時甚至會存在腐蝕與損壞現象，而這些情況會導致在計量過程中出現酸化與壓裂現象的概率進一步增大，導致計量值遠低于實際值。旋進漩渦流量計的計量工作中，要保障介質的潔凈性，否則，一旦介質中存在飽和水蒸汽，當遇到溫度過低的情況時，將會伴隨著水凝結現象的出現。在計量過程中，如果計量分離器存在氣路跑油的情況，在管線內會形成大量的積液；如果介質內存在污油、砂粒等雜質，在計量的過程中，可能會出現漩渦發生體表面雜質的黏結現象，最終影響計量結果的準確性。根據SH/T3104－2000《石油化工儀表安裝設計規范》中規定渦街流量計的安裝要求如下:(1)測量液體時渦街流量計應安裝于被測介質完全充滿的管道上。(2)渦街流量計在水平敷設的管道上安裝時，應充分考慮介質溫度對變送器的影響。(3)渦街流量計在垂直管道上安裝時，應符合以下規定:①測量氣體時，流體可取任意流向②測量液體時，液體應自下而向上流動。(4)渦街流量計下游應具有不小于5D(流量計直徑)的直管段長度，渦街流量計上游直管段長度應符合以下規定:①當工藝管道直徑大于儀表直徑(D)需縮徑時，不小于15D;②當工藝管道直徑小于儀表直徑(D)需擴徑時，不小于18D;③流量計前具有一個90°彎頭或三通時，不小于20D;④流量計前具有在同一平面內的連續兩個90°彎頭時，不小于40D;⑤流量計前具有不同平面內的連接兩個90°彎頭時，不小于40D;⑥流量計裝于調節閥下游時，不小于50D;⑦流量計前裝有不小于2D長度的整流器，整流器前應有2D，整流器后應有不小于8D的直管段長度。(5)被測液體中可能出現氣體時，應安裝除氣器。(6)渦街流量計應安裝于不會引起液體產生氣化的位置。(7)渦街流量計前后直管段內徑與流量計內徑的偏差應不大于3%。(8)對有可能損壞檢測元件(旋渦發生體)的場所，管道安裝的渦街流量計應加前后截止閥和旁路閥，插入式渦街流量計應安裝切斷球閥。(9)渦街流量計不宜安裝在有震動的場所。流量積算儀主要用于各種液體、蒸汽、天然氣及其他氣體的流量測量。由于流量積算儀功能多，使用非常復雜，使用時容易出現問題。一、設置中易出現的問題1．介質及介質狀態的設置（1）錯誤地設置介質，例如，當介質為蒸汽時，設置為空氣。（2）錯誤地設置介質狀態，例如，當蒸汽狀態為過熱蒸汽時，設置為飽和蒸汽。2．流量信號輸入的設置　　一般為頻率信號輸入，也有模擬信號輸入。容易出現的問題是輸入錯誤的信號，如本應輸入頻率信號卻輸入了模擬信號，或本應輸入模擬信號卻輸入了頻率信號。3．溫度、壓力信號輸入的設置　　溫度信號輸入一般是模擬信號，可以設置為（4～20）mA電流信號、（0～l0）mA電流信號、（1～5）V電壓信號、Pt100鉑電阻信號。容易出現的問題是設置了錯誤的信號，如本應設置模擬信號卻設置了頻率信號，或本應設置鉑電阻信號卻設置了（4--20）mA電流信號。　　壓力信號輸入一般是模擬信號，可以設置為（4--20）mA電流信號、（0～10）mA電流信號、（1～5）V電壓信號。容易出現的問題是設置了錯誤的信號，如本應設置（1～5）V信號卻設置了（4～20）mA電流信號。4．配套流量計的設置　　通常可以設置為孔板流量計、渦街流量計、渦輪流量計。由于流量計原理不同，因此，在流量積算儀的流量計算中．不同類型的流量計有不同的算法，如果流量計選型錯誤，則流量計算必然出錯。5．溫壓補償的設置　　應用在蒸汽介質流量計量時，需進行溫壓補償。例如一臺流量積算儀，當用于過熱蒸汽時．需要同時進行溫度補償和壓力補償；當用于飽和蒸汽時，由于一一對應關系，只能對其中一個輸入信號進行補償，根據現場情況，只選擇溫度補償或只選擇壓力補償。如果應用在天然氣介質流量計量中．需同時進行溫度補償和壓力補償。6．輸入信號范圍的設置　　溫度輸入信號、壓力輸入信號、流量輸入信號分別設置自己的測量范圍，流量積算儀設置的流量測量范圍、溫度測量范圍、壓力測量范圍應分別大于現場的流量范圍、溫度范圍、壓力范圍。例如，設置最大流量1O00m3/h，但實際測量流量為2000m3／h，超過了積算儀中設置的流量測量范圍，則流量計算出錯。二、接線時易出現的問題　　對于不同的輸入信號．需要選擇不同的接線端子。但在實際應用中，由于操作比較復雜，接線時容易出現錯誤。例如流量積算儀使用在飽和蒸汽下，流量積算儀內部設置為溫度補償，而在實際接線時將壓力輸入信號作為補償信號接到流量積算儀，造成接線錯誤，從而造成流量計算錯誤。　　綜上所述．要正確使用流量積算儀，需要專業人員嚴格按照現場操作條件進行設置和接線，以保證流量積算儀的正確使用；同時，流量計量人員應按照用戶要求.模擬流量積算儀現場使用條件進行流量積算儀的檢測。
