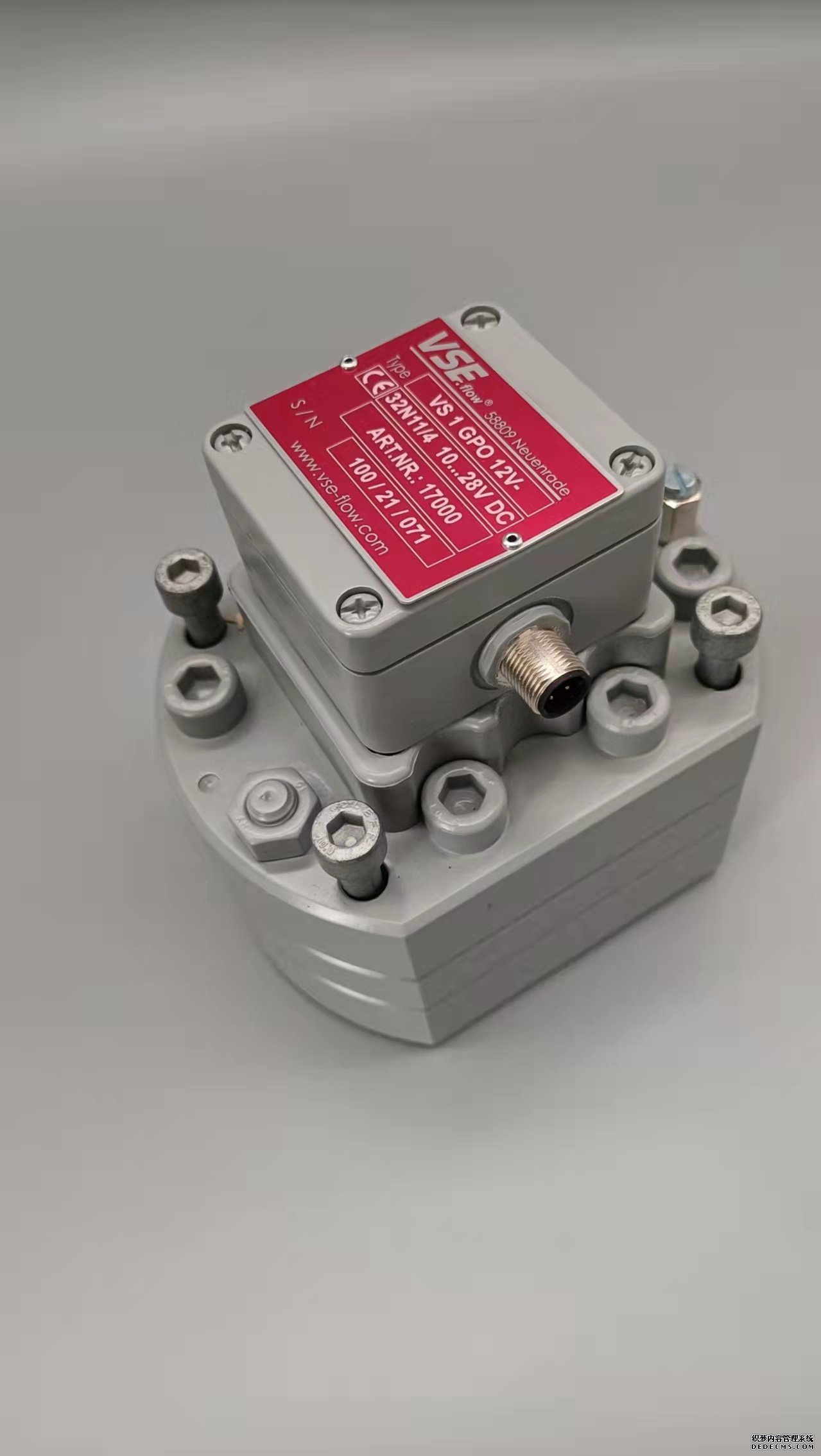

德國VSEVHM01-2流量計選型樣冊同時我們還經營：金屬管浮子流量計安裝要求:1、實際的系統工作壓力不得超過金屬管浮子流量計的工作壓力.2、應保證測量部分的材料、內部材料和浮子材質與測量介質相容;3、環境溫度和過程溫度不得超過金屬管轉子流量計規定的最大使用溫度;4、金屬管轉子流量計必須垂直地安裝在管道上,并且介質流向必須由下向上;5、金屬管浮子流量計法蘭的額定尺寸必須與管道法蘭相同.6、為避免管道引起的變形,配合的法蘭必須在自由狀態對中,以消除應力;7、為避免管道振動和最大限度減小金屬管浮子流量計的軸向負載,管道應有牢固的支架支撐;8、截流閥和控制流量都必須在金屬管浮子流量計的下游.9、支管段要求在上游側5DN,下游側3DN（DN是管道的通徑）;渦街流量計安裝方式的選擇 渦街流量計既可安裝在水平管道上，也可安裝在垂直管道上。　　因為渦街流量計是一種速度式流量計,要實現準確測量,必須注意保證滿管測量,故在水平管道上安裝渦街流量計,一般應選擇安裝在管道的最低處，安裝在垂直管道時，流體的流向應自下而上。　　渦街流量計直管段要求 渦街流量計的安裝對其前后直管段的要求是非?？量痰?流量計上游要保證有10D~35D 的直管段(D為管道直徑),流量計下游直管段應不小于5D,上游直管段長短視上游有無直角彎、擴大管、縮徑管而定?！　√貏e注意，在直管段滿足要求的情況下,流量計應盡量選擇安裝在前后直管段盡量大的管道位置處，這樣能夠保證流量計上下游節流件所造成的紊流不致影響到流量計測量精度。渦街流量計安裝位置的選擇1)管道的強烈震動會對渦街流量計的測量產生一定的影響,故在選擇渦街流量計安裝位置時,應盡量避免安裝在有強烈震動的管道上,以免影響測量精度.當管道有震動時，必須采取減震措施。2)工頻干擾信號存在也會對渦街流量計的測量產生非常大的影響，工頻信號會疊加到測量信號中去。故渦街流量計盡量避免安裝在大功率電動機等存在的環境里，在此環境下,必須采取做好儀表接地，選用屏蔽電纜，信號的傳輸方式采用直流信號等措施消除工頻干擾。3)渦街流量計漩渦發生體的迎流面必須正對著流體流動方向，安裝時應特別注意，否則會產生非常大的偏差。4)在渦街流量計帶有流量調節的系統中,渦街流量計即使滿足直管段要求,也必須安裝在調節閥前。否則調節閥產生的射流會對渦街流量計的測量產生影響，會出現閥門開小,流量反而增大的現象。熱式氣體質量流量計是流量計發展歷史的一次重大變革,使流量測量直接轉變為質量流量的測量.根據測量時熱式質量流量計所使用的流量測量元件的加工工藝的不同,常用的傳感器探頭可以分為：熱線熱式流量傳感器、熱敏電阻式傳感器、半導體集成電路式傳感器等.　　熱式流量傳感器探頭對流體運動形態的影響較小,測量范圍大,響應性能也很好,但是,這種類型的傳感器探頭對機械強度要求較高、在傳感器材料選擇上受到較大的限制；同時,加熱溫度僅能達到400~500℃.此外,由于流體中的微小顆粒容易粘附到熱線上,抗污染腐蝕能力較差,易損壞使熱線的特性發生不穩定性變化,熱線一致性差,難以進行批量生產.　　半導體式傳感器探頭是以單晶硅為基體,使用硅微機械加工而成的微橋結構.半導體式傳感器探頭多用于0～25mL/min 的小流量氣體的測量,在本課題中所需要測量的流量范圍較大,不能滿足使用要求.圖2-2是典型的半導體式傳感器探頭結構.　　熱電阻式傳感器主要有兩個探頭：一個流量探頭(Rp),一個溫度探頭(Rtc).目前,市場上所使用的大部分熱式氣體質量流量計傳感器探頭主要是基準鉑電阻.工作的時候,兩個探頭以一定的機械結構固定于管道中,可以通過熱源探頭上電壓信號量或者加熱功率的改變來衡量流量的變化.工作中要求兩個傳感器探頭對流量的響應盡可能的快,且要保證散熱同步,傳感器探頭的靈敏度最高,這為傳感器探頭的設計增添了一定的難度.　　如圖2-3鉑電阻的典型結構所示,鉑電阻在在管道內與流體進行熱交換的過程中,鉑電阻的表面和內部鉑絲之間存在熱阻,阻礙熱量的交換.因此,必須從鉑電阻元件的選擇和傳感器結構設計兩方面進行設計,盡量減小鉑電阻內部和表面的熱阻.如果熱阻較大,熱敏電阻表面和內部就會存在很高的溫度差高,出現流量探頭和溫度探頭已經達到恒定溫差的假象,會嚴重影響控制電路正常工作,使測量的結果與管道流量的實際狀況出現較大偏差,所以減小探頭的熱阻是設計熱電阻式傳感器的關鍵.德國VSEVHM01-2流量計選型樣冊1.為了保證電磁流量計測量管內充滿被測介質,變送器最好垂直安裝,流向自下而上.尤其是對于液固兩相流,必須垂直安裝。若現場只允許水平安裝,則必須保證兩電極在同一水平面。變送器兩端應裝閥門和旁路。2.電磁流量計信號比較弱,滿量程時只有2.5～8mV,且流量很小時,只有幾微伏,外界稍有干擾就會影響到測量精度。因此,流量計的外殼、屏蔽線、測量導管都要接地。并要單獨設置接地點,決不能連接在電機、電器等公用地線或上、下管道上。3.為了避免干擾信號,安裝地點要遠離一切磁源(如電機、變壓器等),不能有震動。變送器和轉換器之間的信號必須用屏蔽導線傳輸。不允許把信號電纜和電源線平行放在同一電纜鋼管內。信號線越短越好,長度一般不得超過30m。轉換器應盡量接近變送器c4.為了避免流速分布對流速的影響,產生測量誤差。流量調節閥應設置在變送器下游. 因此,在電磁流量計前必須有5～10D左右的直管段,以消除各種局部阻力對流線分布對稱性的影響。德國VSEVHM01-2流量計選型樣冊針對傳統電磁流量計用信號電纜的易受電磁干擾和內部產生較大噪音的性能缺陷，首先根據電磁流量計用信號電纜的特點及其運行環境要求設計了多種結構方案,而后綜合考慮電纜抗電磁干擾水平、內部噪音水平、工藝的實現難度和制造成本等因素對相關設計方案進行反復篩選，最終確定了新型低噪音電磁流量計用信號電纜的結構?！　≡撔滦碗娎|的結構如圖1所示。導體為單股退火鍍錫軟銅線,以提高導體的導電性和防腐蝕性。在導體外繞包一層薄F4(聚四氟Z烯)半導電帶,有利于降低導體和絕緣之間的摩擦起電噪音。絕緣采用材料較為純凈.介電常數較小具有一定彈性的聚丙烯絕緣級材料,并采用擠壓式擠出,減小絕緣層與導體的向隙。采用對絞組作為信號傳輸線,由于在兩根傳輸線上感應的電壓接近相等,減小了電壓差值，提高了信號傳輸穩定性;對絞組由兩種不同顏色絕緣線芯組成,相鄰線對對絞節距應不大于100mrmn。對絞分屏蔽紀(即對對絞組進行分屏蔽,每對對絞組外繞包兩層聚酯帶和--層厚0.04mm鋁塑復合帶繞包,內置-根7X0.26mm鍍錫銅絞線作引流線)有利于對不同對絞組之間信號中音的抑制和隔離。對絞分屏敞組同心式絞合成纜，在對絞分廉蔽組間]填充非吸濕性材料,以保證纜芯圓整。在成纜纜芯外繞包兩層聚酯帶,再采用鋁塑復合帶繞包,內置鍍錫銅線作引流線,以提高電纜電磁屏蔽能力?？偲脸▽油鈹D包隔離層(隔離護套).隔離層采用絕緣級低密度聚乙烯材料。隔離層外采用鎧裝層，鎧裝材料為高導磁合金鋼帶.其為強磁材料,叮將外來的磁通大部分限制在鎧裝層的外表面上(僅布少部分能進.人被屏蔽的空間);鎧裝時對高導磁合金鋼帶采用縱包焊接,確保其形成.連續圓杜管;鎧裝層可提高電纜抗電您T擾水平以及對電纜進行加強，減少電纜振動引起的電動勢。外護奈采用監色軟PVC(聚氯乙烯)護層級電纜材料擠包,實現電纜防護?！　≡撔滦偷驮胍綦姶帕髁坑嬘眯盘栯娎|通過開發新的結構和選用新的材料具有了高抗電磁干擾能力和優異的低噪音性能,可實現信號的高分辨率、高精度和穩定傳輸:a.通過采用絕緣線芯對絞、對絞鋁箔分屏蔽、引流線設置、鋁箔總屏蔽、全封閉鋼合金鎧裝屏蔽等綜合設計,對內外部電場和磁場形成有效的屏蔽隔離,抑制了內部串音,降低了信號傳輸的波動性,大大提高了電纜的抗電磁干擾水平,提高了電纜傳輸信號的準確性和可靠性。在實際工程安裝中,電纜也不必穿金屬管敷設，可降低工程成本。b.采用鍍錫導體以及導體外設置F4半導電帶,有利于降低導體和絕緣之間的摩擦起電噪音,同時電纜整體設計結構緊湊,尤其是鋼合金鎧裝層的設計,使得電纜內部相對滑動少,一定程度上也減少了電纜內部摩擦起電噪音的產生,這樣可以將原始噪音降低2~3個數量級,極大地提高了傳輸信號的分辨率和精度,減小了電磁流量計的計量誤差,大大提高了電磁流量計的計量準確性、精確性和可靠性,完全可滿足微量精確計量場合的使用要求。電磁流量計是灌漿過程的主要工藝流程，為在施工中進行有效的控制，需對施工過程中的水和水泥漿液進行計量和控制。  鉆孔、洗孔:灌漿施工首先要在巖層中自上而下分段進.行鉆孔，待單孔終孔，用大量清水洗孔，至回水變清，無流量測量點，故不展開討論。  簡易壓水試驗:洗孔結束，下孔口管，密封孔口，以設計要求的壓力向孔內送水，測定其相應的流量值，并據此計算巖體的透水率。計算結果關系到巖體滲透特性的評價以及灌漿成果資料整理。這一-測量點是十分重要和敏感的，準確是首要指標，水有一-定的電導率，滿足電磁流量計的測量要求，需要重點考慮的是電磁流量計的口徑，因為壓水試驗和灌漿用的是相同的電磁流量計. 灌漿:壓水試驗后,灌漿泵將一定水灰比(比如3:1,2:1,1:1,0.81,0.5:1)的水泥漿液壓送到孔中，--部分進入裂隙而擴散,余下的漿液經回漿管返出孔外,流回到漿液攪拌機中,在規定的壓力下,當注入率不大于0.4L/min時,繼續灌注30min;或不大于1L/min,繼續灌注60min,灌漿可以結束。每臺鉆孔設備都需要兩臺電磁流量計分別記錄進、返漿流量,灌漿量就等于進漿量減去返漿量,現場管線與電磁流量計安裝布置見圖3。  由于現場灌漿泵泵量多為6m³/h(100L/min),故電磁流量計的量程選為100L/min,由電磁流量計的測量原理可知[4],其流速的下限由.同噪聲或偏移的信噪比S/N(信號與噪聲)來決定，上限則由測量管內襯里的磨損和配管的經濟速度等來決定印。由于水泥漿液中帶有水泥固體顆粒,考慮到對電磁流量計襯里和電極的磨損，選用流速≤5m/s,另一方面水泥漿液又具有易粘附、沉淀、結垢的特性,故電磁流量計測量管內的流速應不低于0.5m/s,以起到對電極和內襯的自清掃作用。一般當測量管內實際流速<0.1m/s時,感應電動勢已變得十分微弱(零點幾μV~幾μV),此時噪聲.的影響逐步變為主導,甚至淹沒信號電動勢4],由流速與相對誤差的關系圖(圖4)可知，為了保證儀表的檢測精度,流速應大于0.5m/s.故推薦使用流速范圍為0.5~5m/s.  灌漿施工時吸漿量大小一般在0~100L/min,進、返漿,上電磁流量計相應的流量范圍為30~100L/min,從流量、流速與口徑三者關系表(表1)可知:電磁流量計口徑選擇DN25比較合適。DN25的測量范圍是14.72~147.18L/min,同時DN25和現場灌漿管道口徑一致,配套安裝時,不需要變徑。同時電磁流量計的時間常數也應該設置小一些,一般在1~3s,以提高測量的靈敏度。  封孔:待灌漿結束后,按照施工技術要求壓漿封孔,無流量測量點,故不展開討論。1.差壓管路堵塞，疏通差壓管路；2.差壓計故障，檢查差壓計；3.差壓變送器示值明顯偏離，應檢查尺示值；4.節流元件安裝方向有誤，重新安裝節流元件；5.被測介質工況參數與設計節流裝置時采用的參數不一致，按相關公式修正，必要時應重新計算差壓值；6.孔板流量計前后直管段長度不夠，應調整直管段長度；7.直管段內徑超差，實測直管段內徑，重新計算最大流量；8.節流孔徑超差，實測節流孔徑，重新計算最大流量；9.節流元件變形，更換節流元件；10.節流元件上有附著物，清洗更換節流元件；11.孔板的尖銳一側應該迎向流體流向為入口端，呈喇叭形的一側為出口端。如果裝反了，顯示將會偏小很多 ?！　〗鉀Q辦法：檢查孔板安裝方向，正確安裝孔板。12.孔板的入口邊緣磨損，如果孔板使用時間較長，特別是在被測介質夾雜固體顆粒等雜物情況下，都會造成孔板的幾何形狀和尺寸的變化，如果造成開孔變大或開孔邊緣變鈍，測量壓差就會變小，流量顯示就會偏低?！　〗鉀Q辦法：對孔板進行重新加工。13.變送器零點漂移：如果使用時間較長，變送器的零點可能會發生漂移，如果是負漂移，顯示壓差將會減小，顯示的流量也會減小?！　〗鉀Q辦法：對變送器的零點進行校正。14.上下游直管段長度不夠，上下游直管段如果不夠長，氣體將得不到充分發展，會使計量結果造成較大誤差，如果上游在規定直管段內存在多個彎頭，將使計量結果偏低?！　〗鉀Q辦法：改造蒸汽管道，是上下游直管段長度達到規定要求。在節流裝置前加整流器。15.差壓變送器的三閥組漏氣，如果三閥組中的高壓閥貨平衡閥漏氣，將會導致測量差壓值減小，測量結果就會偏低?！　〗鉀Q辦法：如果三閥組中的高壓閥門漏氣，將該閥門進行緊固，必要時進行更換，如果三閥組中的平衡閥內漏，將該閥門進行緊固，必要時進行更換。優點：(1)熱式氣體質量流量計可被測量的流體管道口徑范圍廣.能夠應用在各種口徑的管道流量測量,從小、中口徑到特大口徑管道都可以,口徑可達 9000mm.(2)流速測量范圍廣.可測量 0.02m/s~480m/s 范圍內的流體流速.(3)測溫范圍和耐壓范圍很寬.待測氣體的溫度高達 900℃,可用于各種高溫過程氣體的測量,最高可以在 70MPa 的壓力下進行測試.測量過程中不需要溫度和壓力補償.所以在較大直徑管道、較小流速、微小流量、測量流量浮動范圍較大時,具有一定的優勢.(4)可保證較高的測量精度.一般的熱式氣體質量流量計都屬中等精度測量范圍,其中部分儀表,如插入式、電磁式,可以達到高精度測量.國外進口的高精度儀表滿量程誤差可以達到±1%.(5)寬量程比.量程比可以達到 1000:1,且能保持精度要求.(6)可測量混合氣體.(7)機械設計簡單,容易安裝和調試,維修簡單,防振動.插入式只需要在管道上焊接法蘭盤即可,管段式只需要進行管道轉接,安裝和操作方便.(8)不需要溫度和壓力補償.缺點：(1)響應速率慢.由于熱式氣體質量流量計是依靠傳熱原理設計,而熱量交換過程與加熱溫度探頭和流體的熱傳導效率密切相關,需要一定的時間來完成換熱過程,一般的相應時間為 2~5s；性能優越的流量計響應時間為 0.5s；甚至有些響應時間更慢.(2)精度易受流體組分影響.當被測流體為混合氣體時,由于混合氣體組分的變化,氣體密度,粘度,熱導率都會受到直接影響,使測量值發生較大誤差而導致最后的流量計算結果產生誤差.(3)在小流量測量中,熱源探頭的溫度高于流體溫度,導致熱源探頭向流體傳導熱量,影響流體和熱源探頭的溫度差,影響測量精度.
