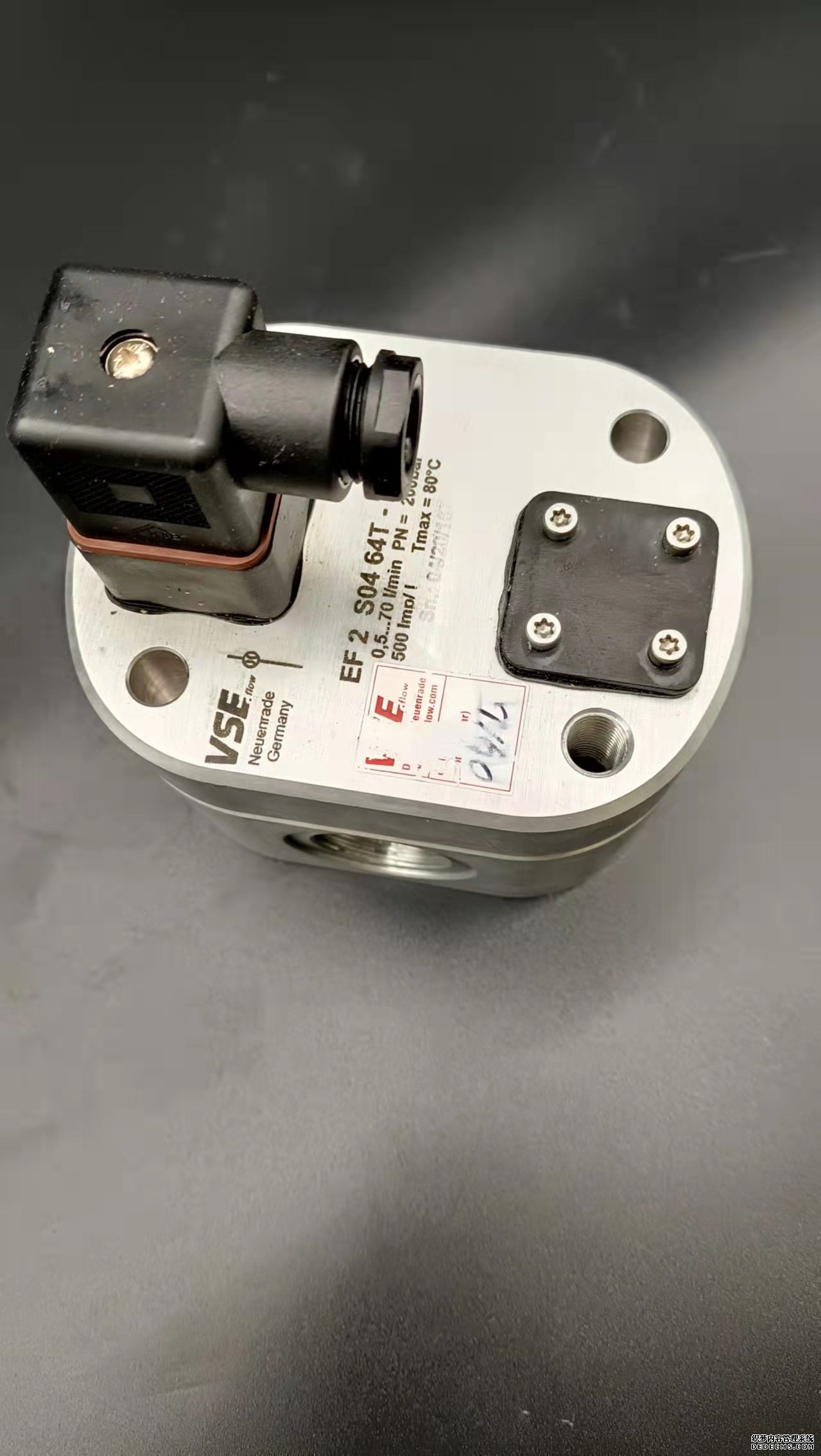

德國VSEVTR1010流量計電話同時我們還經營：  很多天然氣用氣小戶,其用氣特點為:瞬時流量較小或流量波動幅度較大.旋進漩渦流量計可作為用氣小戶交接計量的首選。下面是直接影響旋進漩渦流量計準確度的常見因素:(1)旋進漩渦流量計是通過測量漩渦頻率來計量流量的，流量計前有節流件。節流件會對氣流產生擾動，比如流量計前安裝調壓閥致使計量值波動較大，將調節閥裝到流量計后面后,流量就平穩很多。(2)用旋進旋渦流量計計量氣井氣或油井伴生氣這些未經處理的天然氣時，由于氣中帶液較多，對傳感器的沖擊腐蝕作用較強,容易造成損壞或磨損.另操作不當還會造成部件損壞,比如開關閥門過猛，,打壞旋渦發生體等。(3)應安裝適合流量范圍的流量計以滿足上限流量和下限流量的使用。對有條件的用戶可裝大.小口徑兩臺流量計,隨供氣大小倒換使用。(4)計量不準.難以發現。由于旋進漩渦流量計不像孔板流量計那樣，各個測量部件都可以通過檢查判斷故障，旋進漩渦流量計在一體化設計、維護量低的優勢下同時存在故障難以判斷的弊端。在不知道用戶具體用氣量.流量計上壓力、溫度顯示正確的情況下，很難判斷流量計上所顯示氣量的準確性,只能到檢定部門用標準裝置進行檢測判斷。有廠曾出現流量計已經不準而未及時發現的情況，這種情況很容易產生計量糾紛。1.渦輪流量計的通氣和停氣要求。通氣順序:保證流量計后端的閥門處于關閉狀態;再緩慢開啟流量計前端的閥門確保升壓速度≤35kPa/S;最后緩慢開啟流量計后端的閥門，使其從小流量下運行直至調節至需要值。整個過程保持有壓啟動。停氣順序:先緩慢關閉流量計后端閥門:再緩慢關閉流量計前端閥門。2.防止長時間超量運行。超流量運行會嚴重影響使用壽命，降低計量精度導致誤差增大;(注意觀察表頭工祝流量百分比不宜長時間超百分百)瞬時流量:從瞬時流量的觀察，結合用戶當時用氣情況判斷是否有小火不走，大火超量程現象。儀表運行時流量范圍應在20%~70%之間。如果長期低限運行或高限運行都會對計量有影響:是否是用戶用氣負荷或用氣設備發生了改變.應及時解訣。3.注意溫度、壓力的數值。 根據氣態方程式：  方程式中:V。為標準狀態下的體積量.(m2);V為工作狀態下的體積量(m³);Z為工作狀態下的氣體壓縮系數。P=Pa+Pg為流量計壓力檢測點處的絕對壓力(kPa):Pa為當.地大氣壓(kPa);P為流量計壓力檢測點的表壓力(kPa);P為標準大氣壓(101.325kPa);T為標準狀態下的絕對溫度(293.15K):T為介質工況條件下的絕對溫度(273.15+t):K,為被測介質攝氏溫度(℃);F為氣體壓縮因子從公式可以看出，誤差主要集中在壓力、溫度的檢測精度兩方面.在發現流量、溫度、壓力值與實際偏差較大或示值不穩定時，或與以前經驗數值存在較大偏差時，要及時處理o(4)在日常維護中或抄表檢查時,應查看顯示儀表上是否有異常符號。如有電池符號的閃爍表示電池快沒電了，應及時更換電池;如有異常報警、異常警告的符號出現要及時發現.有助于處理和發現用戶的違規用氣行為.(5)對于有機械讀數帶修正儀的進口渦輪表,除抄取標況體積值之外,同時應該及時比對基表讀數與修正儀.上的工況流量是否一致,兩者正常情況下應該是相差不大的。(6)工藝管道檢修時應拆下流量計.然后用干凈的布把兩端包好,防止污物、鐵霄等落人流量計將渦輪葉片損壞。.(7)為保證渦輪流量計長期正常工作.應加強儀表的運行檢查.監測葉輪旋轉情況，如聲音異常應及時卸下檢查傳感器內部零件。渦輪軸承磨損嚴重或葉片打壞的，必須維修更換.并重新檢定。(8)有潤滑油或清洗液注人口的傳感器，應按要求定期注入潤滑油或清洗液。保證葉輪良好運行。在無潤滑油情況下長期連續運行勢必造成致命磨損.阻尼力增加而導致運行變慢,計量結果產生負差并且影響使用壽命;金屬管浮子流量計的安裝應嚴格按照說明書中的有關技術要求去做,并注意以下幾個問題: 1.金屬管浮子流量計在安裝時應留有足夠的空間,進口應有5倍管道直徑以上的直管段,出口段為250mm,安裝位置應選擇在沒有震動、便于觀察和維修的場所。 2.為保證在任何時候測量管內都充滿料液,金屬管浮子流量計應安裝在上料管的垂直段,液體流向為由下而上,不得倒流。為了便于檢查、修理和更換,安裝時采用聯接旁通,并且在金屬管浮子流量計下側留有清洗口。 3.由于在管道吹掃時有些鐵銹、焊漬清洗不凈,有時介質中含有鐵磁顆粒,應在入口處安裝磁過濾器以避免這些雜質會被吸附在浮子上使浮子卡住。 4.若金屬管浮子流量計管徑小于工藝管道管徑,應在LZ兩端安裝漸縮管,然后和工藝管道相連。 5.為了提高整個測量系統的抗干擾技術性能,信號和電源電纜要分開敷設,分別套在鋼管內,尤其要遠離動力電纜,信號電纜兩接頭的外露部分要保持非常短。 6.為保證測量精度,消除外界干擾,金屬管浮子流量計的接地線采用不小于4mm2的銅線與大地相連,埋設深度在1m左右。孔板流量計是利用流體的動靜壓能轉換原理進行流量測量的，這一-差壓與流體流量存在如下關系:   式中:qm為質量流量，kg/h;qv為工況條件下的體積流量，m³/h;x為流量系數;e為流束膨脹系數;△e為差壓，Pa;Q為工況條件下被測流體的密度，kg/m³;d為工況條件下的節流開孔直徑，mm。由(1)式和(2)式可以看出，被測流體的流量是流體的密度和孔板前后差壓的函數。當測得某一差壓時，由于所測流體的密度不同，所代表的流量是不同的，只有當流體的密度值等于孔板流量計設計條件中的密度值時，差壓才能真實反映所測的流量。蒸汽從發生到使用，由于熱損耗，溫度和壓力的下降是不可避免的，導致其密度與設計值的差異，從而產生了誤差，并且隨著蒸汽參數的波動而波動，實際測量時只能通過溫壓補償來修正，補償公式的嚴謹性直接影響測量誤差。德國VSEVTR1010流量計電話使用電磁流量計的前提是被測液體必須是導電的，不能低于閾值(即下限值)。電導率低于閾值會產生測量誤差直至不能使用，通用型電磁流量計的閾值在10-4~(5×10-6)S/cm之間，視型號而異。一般電導率閾值為5×10-6S/cm=5μS /cm。　　工業用水及其水溶液的電導率大于10-4S/cm，酸、堿、鹽液的電導率在10-4～10-1S/cm之間，使用不存在問題， 低度蒸餾水為10-5S/cm 也不存在問題。石油制品和有機溶劑電導率過低就不能使用。表1列出若干液體的電導率。從資料上查到有些純液或水溶液電導率較低,認為不能使用,然而電磁流量計實際工作中會遇到因含有雜質而能使用的實例，這類雜質對增加電導率有利。對于水溶液，資料中的電導率是用純水配比在實驗室測得的，實際使用的水溶液可能用工業用水配比，電導率將比查得的要高，也有利于流量測量。作為一種用于測量流量的儀表，渦街流量計與流量積算儀表放在一起用就能對液體流量和總量進行測量，并且還能用于很多其他的行業，給其他領域也帶來了一定的好處。　　　　現如今，渦街流量計已被廣泛應用到工業生產中，作用也越來越重要，如果在渦街流量計使用過程中反映出測量數據不準確，首先要做的就是判斷是那個方面的不正確導致了流量的誤差，下面，蘇川儀表和大家一起探討關于渦街流量計測量誤差的原因分析：1、溫度對測量的影響：溫度對一般的流量計測量介質都會有影響，溫度高低影響了介質的密度，粘度等等，這些都會讓測量結果不準確，出現誤差。　　　消除此影響一般是對K系數進行修正，目前一些廠家的流量計已對溫度的影響在軟件中進行固定溫度修正和實時溫度修正。2、選型方面的問題：實際選型應選擇盡可能小的口徑，以提高測量精度，例如，一條渦街管線設計上供幾個設備使用，由于工藝部分設備有時候不使用，造成目前實際使用流量減小。　　　　渦街流量計實際使用造成原設計選型口徑過大，相當于提高了可測的流量下限，工藝管道小流量時指示無法保證，流量大時還可以使用，因為如果要重新改造有時候難度太大，工藝條件的變動只是臨時的，可結合參數的重新整定以提高指示準確度。3、參數整定方向的原因：產品參數錯誤導致儀表指示有誤。參數錯誤使得二次儀表滿度頻率計算錯誤，滿度頻率相差不多的使得指示長期不準，實際滿度頻率大干計算的滿度頻率的使得指示大范圍波動，無法讀數。而資料上參數的不一致性又影響了參數的確定，通過重新標定結合相互比較確定了參數，解決了此類問題。　　　渦街流量計作為一種高精度的儀器，不僅僅是在制造和使用的過程中需要嚴格遵守其要求，在后期的保養中也必須特別注意才能不使流量計提前退休。德國VSEVTR1010流量計電話電磁流量計傳感器得到的測量信號很弱，一般為微伏、毫伏級別，要進行精確測量就需要對其進行放大處理。前置放大電路的作用就是把傳感器得到的微弱的流量信號放大，同時還可以抑制變送器兩電極對地之間存在的同相干擾。前面提到放大電路輸入阻抗Ri和信號源內阻R5組成分壓電路如圖2.10。 　　為了降低電磁流量計信號源內阻的影響，放大電路要采用高輸入阻抗。同時為了解決供電電源干擾耦合到輸入回路所帶來的工頻干擾以及勵磁磁場的交變變化所產生的其它干擾(共模干擾)，我們采用差分電路來減少共模干擾的影響。線路如圖2.11該電路特點是一個差分電路，只對兩信號差值進行放大，它的差分能力用抑制比來表示。兩個輸入對地電位相異時的增益和電位相同時的增益之比即稱為“抑制比"，理想上抑制比可以無窮大。這樣我們就能用這個電路測量傳感器兩個電極之間的電位，這樣兩電極對地的干擾電壓(同相干擾)可以在放大時受到抑制。綜合起來，此電路具有放大放大差模信號、抑制共模信號、輸入阻抗高、輸出阻抗低、失調小、溫漂小、線性好和增益穩定可調等優點。 　　電磁流量計電路由三個放大器組成A1、A2、R1、R2和RG組成的第一級放大電路為同相放大電路，該電路實際是兩電壓跟隨器，它們兩個反相端由恐相連，具有非常高的輸入阻抗，適合放大微信號；R3、R4、R5、R6和A3組成第二級基本差動放大器，它可以消除第一級的共模信號，整個電路通過對RG的改變來調整放大倍數。　　按照差模和共模輸入的定義，可將VI1和VI2表示為： 　　令運算放大器A1、A2、A3的輸入失調電壓分別為VI01、VI02、VI03，A1和A2相互失調電壓為VI0，失調電流為VI0；其中VI0=VI01-VI02,這樣簡化得到圖2.12。環形孔板流量計適用于各種流體(氣體,蒸汽,液體)介質,它除了具有標準孔板的結構簡單,牢固,安裝使用方便等特點以外,還具有以下優點：1.更適合測量飽和蒸汽,過熱蒸汽以及煤氣,冷卻水等臟污流體.2.更容易適應高溫,高壓流體的流量測量.3.比圓缺孔板,偏心孔板工作更可靠,測量更精確.4.以較低的成本制成耐腐蝕型,測量腐蝕性流體的流量.5.由于本產品外部形狀簡單,容易制成夾套保濕型在夾套內通蒸汽,可以防止被測流體(如重油,渣油等)在測量管段內凝結或粘附;通以冷卻液,可防止易汽化的液體在流經測流板時形成汽液兩相流.6.采用均壓環結構,減少了測量誤差來源引至差壓變送器的是在測流板上,下游處取壓管橫截面的靜壓平均值,減弱了上游局部阻力形成的速度分布畸變對精度的影響，實際精度更接近基本精度.7.要求較低的前后直管段8.采用一體型結構形式,減少管線敷設.9.采用帶遠傳膜盒的差壓變送器,可以測量諸如煤粉,渣油等臟污液體的流量.工作原理:環形孔板流量計和普通的標準孔板一樣,依據的基本原理是流體連續性方程和伯努利方程. 把環形孔板安裝在圓管中,當液體流經節流裝置時,其上,下游側之間就會產生壓力差.連接方式:法蘭連接和焊接連接.熱式氣體質量流量計傳感器探頭是流量計的測量單元，可以把需要采集的信息準確無誤的轉換成信號量傳輸給系統，是信號量采集的通道，是實現流量計實時計量的必要前提。如下圖所示，這是我們實驗所使用的流量傳感器探頭。由于是插入式熱式氣體質量流量計，所以在使用時，必須要調節探頭的長度，使流量探頭（即 Pt20）處于管道的正中心位置，減小偏心安裝產生的一切誤差，以便獲得精準的管道流量信號。同時，由于流量探頭和氣體直接接觸，所以靈敏度得到很大的保證，靈敏度基本上處于最靈敏狀態；但是從氣體組分，氣體粘度，粉塵顆粒，氣壓與結構強度等角度考慮，后期必須將流量探頭進行封裝，保證熱式氣體質量流量計傳感器的受沖擊能力，增加傳感器探頭的抗污染能力，延長傳感器的使用周期。  高流速時,電磁流量計中的流體為湍流,且雷諾數越大，流體小尺寸結構越小。但流體整體向前的流速不會因為湍流而減小,這樣的情況下可知電磁流量計流體中的非導電物體的尺寸更小。當含水率不變,非導電物體物質半徑變小后對電磁流量計的整體流速分布不變、對流量計的磁場分布影響較小。根據式(1)可知，電磁流量計中非導電物質的半徑大小對流量計的權重函數是有影響的。  當電磁流量計中心橫截面內含有M(M=0,1,2.,-.)個油泡時傳感器的權重函數分布情況,本文算例設定M=3權重函數分布情況計算方式。圖1為電磁流量計傳感器截面內存在3個球形油泡時的結構模型圖。其中,x軸與y軸與圖1描述--致,圖1中只顯示了測量區域部分,測量區域流體中存在3個油泡。y正半軸、負半軸與管壁的交點是流量計的電極位置。  圖1中3個油泡相互不重疊,此時傳感器內部感應電勢仍滿足Laplace方程。為了對該問題進行求解,需建立2種坐標系,一種是以傳感器中心為原點建立的二維直角坐標系(x,y),另一種是以各個油泡中心為原點建立的M個二維極坐標系(ri,θi)。首先在二維直角坐標系下對該問題進行求解(本例M=3),求解感應電勢方程時需借用一個輔助的格林函數G,G滿足Laplace方程且邊界條件  式中,R為電磁流量計半徑的長度值;მG/an為電勢在半徑方向上的導數;δ(θ)為電勢G在流量計管壁處所滿足的條件,其值僅在電極表面處不為0。當流體中存在油泡時,G表達式為   式中,R為測量管的半徑;x與y分別表示測量區域中的位置。  當電磁流量計流體中存在3個油泡時,G=G+G1+G2+G3圖2顯示了流量計流體截面中存在3個不重疊的油泡時,流量計截面內部權重函數wy分布圖;從式(2)以及仿真圖中可以發現油泡所在位置權重函數值是0。當然，存在多個油泡分布在不同位置流體中時權重函數分布情況也可以用上述方法計算。  仿真實驗中,設定不同大小的非導電物質對電磁流量計權重函數進行仿真,如圖3所示為不同大小非導電物質對電磁流量計權重函數的影響。圖3中左邊的分別為權重函數分布圖，右邊分別為權重函數等勢圖,其中R單位為cm。從圖3中可見,當電磁流量計中的非導電物質半徑越來越小，對電磁流量計的權重函數的影響就越小。  為了更清楚地揭示電磁流量計的權重函數與流量計中非導電物質半徑之間的關系,定義c為非導電物質對流量計權重函數的影響的評價指標式中,Wxy為含有油泡等非導電物質時電磁流量計在測量區域坐標(x,y)的權重函數;Wxy0為電磁流量計不含非導電物質時測量區域坐標(x,y)的權重函數;A為權重函數區域(測量區域)。  圖4為不同大小非導電物質對流量計權重函數的影響分析圖。圖4中橫軸為非導電物質半徑,縱軸為權重函數的影響因子c。從仿真結果可以看出流體中的非導電物質半徑較小時,對電磁流量計的權重函數影響越小。在本例中，當流體中非導電物質小于0.02R時,對電磁流量計的權重函數分布幾乎沒有影響。
