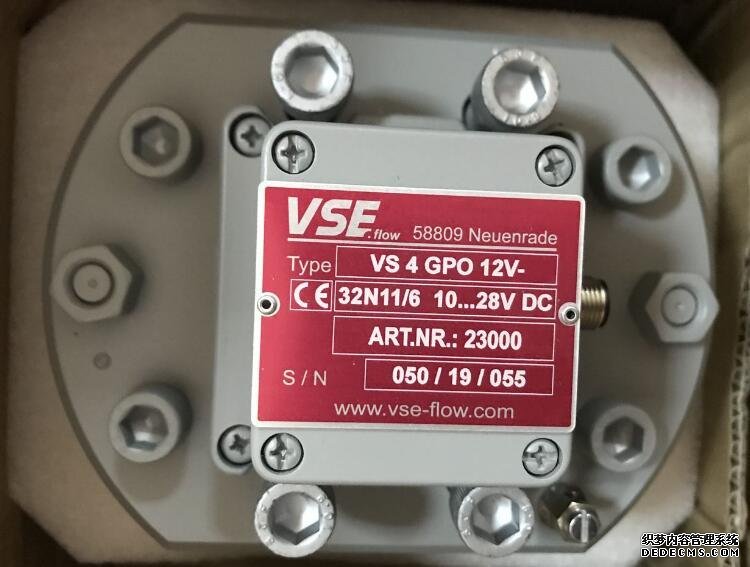

德國VSEEF0.4流量計中文資料同時我們還經營：  氣體渦輪流量計是速度式流量計量儀表的一種,其傳統結構(圖1)主要由殼體、葉輪支架、軸承支架、葉輪軸、軸承葉輪、導流整流器、計數裝置組成。當被檢測氣體經過氣體渦輪流量計時,氣體在導流整流器中被整流和加速,然后推動葉輪進行旋轉,葉輪轉動的速度和進過流量計的流體流速成正比,通過一系列的減速,最后由計數裝置對葉輪轉動的圈數進行累加,達到流量計計量的目的。  但是通過多年的實踐發現，儀表的精度除了受零部件加工精度的影響以外,和軸承選用也有很大的關系，儀表要想保持長時間的穩定運行,軸承必須有足夠的使用壽命,但是,對于進行維修和維護的儀表進行故障統計分析,大多是由于軸承的失效造成了儀表的損壞,對其進行受力分析(圖2)表明,傳統型的流量計結構在軸承的設計方面是一個薄弱環節。  葉輪受到氣流的沖擊，氣流對葉輪除了產生驅動葉輪旋轉的推力外,還會產生一個垂直于葉輪的推力F推力，為了維持平衡，固定軸承會受到一個由軸承支架提供的反作用力F反推力。固定軸承為了支撐葉輪及軸系本身的重力會受到-個壓力N反推力,浮動軸承由于阻止葉輪以固定軸承為支點進行旋轉會得到一個壓力T",因此，固定軸承處在一個最惡劣的工作環境之下,經過長時間的運轉，在缺少潤滑的情況下，固定軸承的使用壽命大打折扣。特別是在高速運轉情況下,垂直于葉輪的推力F推力也會隨著轉速的提高而提高，固定軸承的使用狀況隨之更加惡化。事實也正是如此，在維修的氣體渦輪流量計中，離葉輪較近的固定軸承損壞幾乎占到了100%,軸承最后只剩下了內圈外圈,葉輪也因此波及,儀表不得不進行關鍵部件的更換，及時發現故障并進行排除還好，如果沒有及時發現，造成經濟上的損失我們將無法彌補。為了改善固定軸承的使用環境,軸承所承受的支撐力我們無法改變，但是，我們可以想辦法改善固定軸承所受到的反作用力F反推力，因此,引入了氣體推力軸承的設計。1.為了保證電磁流量計測量管內充滿被測介質,變送器最好垂直安裝,流向自下而上.尤其是對于液固兩相流,必須垂直安裝。若現場只允許水平安裝,則必須保證兩電極在同一水平面。變送器兩端應裝閥門和旁路。2.電磁流量計信號比較弱,滿量程時只有2.5～8mV,且流量很小時,只有幾微伏,外界稍有干擾就會影響到測量精度。因此,流量計的外殼、屏蔽線、測量導管都要接地。并要單獨設置接地點,決不能連接在電機、電器等公用地線或上、下管道上。3.為了避免干擾信號,安裝地點要遠離一切磁源(如電機、變壓器等),不能有震動。變送器和轉換器之間的信號必須用屏蔽導線傳輸。不允許把信號電纜和電源線平行放在同一電纜鋼管內。信號線越短越好,長度一般不得超過30m。轉換器應盡量接近變送器c4.為了避免流速分布對流速的影響,產生測量誤差。流量調節閥應設置在變送器下游. 因此,在電磁流量計前必須有5～10D左右的直管段,以消除各種局部阻力對流線分布對稱性的影響。電磁流量計是一種用來測量導電介質體積流量的儀表。為了確保電磁流量計測量的準確性以及工作的穩定性，需要定期對其做一次全面檢查，接下來開流儀表來給大家說說檢查的具體內容。1.零點檢查　　整機零點檢查的技術要求是：流量傳感器測量管充滿液體且無流動，通常轉換器單獨零點為負值，數值也很??；如果其絕對值大于滿量程的5%就需要先做檢查，待確認原因后再作調整。2.連接電纜檢查　該項檢查內容是檢查信號線與勵磁線各芯導通和絕緣電阻，檢查各屏蔽層接地是否完好。3.轉換器檢查　　該項檢查內容是用通用儀表以及流量計型號相匹配的模擬信號器代替傳感器提供流量信號進行調零和校準。校準包括零點檢查和調整，設定值檢查，勵磁電流測量，電流/頻率輸出檢查等。4.電磁流量計傳感器檢查　　測量勵磁線圈的電阻，測量電極接液電阻以評估電極表面受污穢和襯里附著層狀況；檢查各部位絕緣電阻以判斷零件劣化程度，以估算清洗附著層前后因流動面積變化引入的流量值變化。一體化孔板流量計是測量流量的差壓發生裝置,配合各種差壓計或差壓變送器可測量管道中各種流體的流量,孔板流量計節流裝置包括環室孔板、噴嘴等.該流量計是一個新的概念，是由專業制造廠整體組裝的(包括檢測元件、變送器及附件、工藝短管等),并可按用戶要求的系統精度標定合格的孔板流量計系統.由于該流量計現場的維護量較小,經常被忽略,而孔板流量計所配套的差壓變送器,如果不經常調校,日積月累再加上會由于一些客觀的因素而導致測量結果誤差較大.下面就給大家主要介紹下調校一體化孔板流量計測量精度的主要措施：1、溫度對流量計的影響及其修正，流體溫度變化引起密度的變化，從而導致差壓和流量之間的關系變化，其次,溫度變化引起管道內徑,孔板開孔的變化,對溫度變化的修正,就是采取溫度儀表測量現場溫度進而輸入到二次儀表中來修正溫度變化而導致的誤差。2、蒸汽質量流量的計算,一體化孔板流量計測量蒸汽時，先由差壓信號求得流量值，再由蒸汽溫度,壓力值查表得出密度,來計算蒸汽流量質量。3、孔板流量計進行逐臺標定。大家都知道，標準孔板只要設計制造參照相關標準,不需要實流標定就可以直接使用。因為流出系數可以直接由軟件算出,但是計算機計算畢竟的比較理想的，和現場環境還是有一定差別的，所以,為了保證測量精度,建議對每臺流量計進行實流標定,把標定出的流出系數和計算結果進行比對,算出差值,進行修正。4、可膨脹性校正?？装辶髁坑嫓y量蒸汽,氣體流量時,必須進行流體的可膨脹性校正,具體校正系數可以參照節流裝置設計手冊。　　5、雷諾數修正,一體化孔板流量計的流量系數和雷諾數之間有確定的關系,當質量流量變化時,雷諾數成正比變化,因而引起流量系數的變化。彎管流量計能測量φ25~1000mm管道中各種流體的流量。其特點有以下幾種。1.彎管傳感器沒有任何插入件和感測件,是沒有附加阻力損失的節能型流量傳感器。結構簡單,工作可靠,節能降耗,節約運行費用,適合壓力低,大管徑,大流量的流量測量系統使用。2.耐磨性能好,使用壽命長,傳感器使用壽命等同于所替代的標準彎頭。長期運行管徑的微小磨損對彎管傳感器的測量精度影響甚微。3.安裝方便,免維護,傳感器采用直接焊接的方法安裝在工藝管道上,簡便經濟,不會產生泄漏問題。4.適應性強,測量范圍寬,傳感器不受工作現場的高溫粉塵潮濕震動、電磁場等不利因素的影響，,可在任何復雜的環境中工作。適用于中25~2000mm管道中,液體流速0.3~5m/s,蒸汽或氣體流速7~70m/s的廣闊范圍。5.彎管流量計對直管段的要求較低,只要滿足前5D后2D就可以獲得足夠的測量精度。德國VSEEF0.4流量計中文資料  管道式大口徑流量計的在線校準方法，一般為標準表比對法、利用蓄水池作為測量容器的液位落差法和檢測電氣參數法，比如CJ/T364-2011《管道式電磁流量計在線校準要求》中，規定了標準表比對法和電氣參數檢測法。在不得已情況下采用驗證方法，如經常采用的物料平衡法、熱量平衡法、設備能力法、流量增量驗證法等。近年來發展起來的非實流法校準液體超聲流量計的現場校準方法，主要是通過測量聲速來實現液體超聲流量計現場校準，適用特大口徑的流量計,如國家頒布實施的JJF1358--2012《非實流法校準DN1000~DN15000液體超聲流量計校準規范》。  本文在線校準試驗采用1.0級夾裝式時差法.超聲流量計作為標準表，被測流量計是管道大口徑電磁流量計，校準測量時間為20~30min。在線校準方法參照JJG1033--2007《電磁流量計檢定規程》和CJ/T364-2011《管道式電磁流量計在線校準要求》。2012年、2013年的部分試驗結果如表2所示，其余約60臺電磁流量計的試驗結果以計量誤差分布圖給出，如圖1所示。  從表2和圖1中可以看出，其計量誤差大部分在±5%左右，但有的誤差甚至超過±10%，最大的計量誤差接近±20%。究其原因，除流量計選型有誤(實際管道流速在電磁流量計規定流速的下限附近或以下)，安裝不規范.(如閥門件擾流等)，直管段不足和存在非滿管流等缺陷需要進行改造外，還有現場在線校準.時諸多因素的影響。根據SH/T3104－2000《石油化工儀表安裝設計規范》中規定渦街流量計的安裝要求如下:(1)測量液體時渦街流量計應安裝于被測介質完全充滿的管道上。(2)渦街流量計在水平敷設的管道上安裝時，應充分考慮介質溫度對變送器的影響。(3)渦街流量計在垂直管道上安裝時，應符合以下規定:①測量氣體時，流體可取任意流向②測量液體時，液體應自下而向上流動。(4)渦街流量計下游應具有不小于5D(流量計直徑)的直管段長度，渦街流量計上游直管段長度應符合以下規定:①當工藝管道直徑大于儀表直徑(D)需縮徑時，不小于15D;②當工藝管道直徑小于儀表直徑(D)需擴徑時，不小于18D;③流量計前具有一個90°彎頭或三通時，不小于20D;④流量計前具有在同一平面內的連續兩個90°彎頭時，不小于40D;⑤流量計前具有不同平面內的連接兩個90°彎頭時，不小于40D;⑥流量計裝于調節閥下游時，不小于50D;⑦流量計前裝有不小于2D長度的整流器，整流器前應有2D，整流器后應有不小于8D的直管段長度。(5)被測液體中可能出現氣體時，應安裝除氣器。(6)渦街流量計應安裝于不會引起液體產生氣化的位置。(7)渦街流量計前后直管段內徑與流量計內徑的偏差應不大于3%。(8)對有可能損壞檢測元件(旋渦發生體)的場所，管道安裝的渦街流量計應加前后截止閥和旁路閥，插入式渦街流量計應安裝切斷球閥。(9)渦街流量計不宜安裝在有震動的場所。1、測量管、法蘭、浮子的材料選擇   針對酒精、乙醛流量測量,可采用一般防腐材料1Cr18NigTi制作測量管、法蘭、浮子;針對粗醋酸、冰醋酸的流量測量,由于其腐蝕性強,則測量管內部接觸被測介質的所有部位和浮子均要襯聚四氟乙烯材料,測量管、法蘭采用1Cr18NigTi材料。 2.金屬管浮子流量計和口徑的計算與選擇(針對液體流量測量) (1)當工藝專業提出液體體積流量Qva,我們用下式計算系數FV: 其中:ρs是所選擇浮子材料的密度(g/cm3);1Cr18NigTi浮子ρs=7.8(g/cm3);PTFE浮子ρs=3.4(g/cm3);ρs是被測量介質的密度(g/cm3)。(2)根據以上計算得到的系數FV,我們可以得到對于液體用水標校時的流量QV(水):QV(水)=FV·Qva (3)根據生產廠家提供的流量表可選擇出QV(水)所對應的金屬管浮子流量計的口徑、浮子號。 (4)按此浮子號的量程值除以系數FV得出介質的流量范圍QN,刻度可在0.9QN至1.1QN選擇。 (5)舉例說明。原始技術數據見表1,計算結果及選擇見表2。 3.現場顯示及遠傳的選擇   現場顯示選用M7,指示實際狀態下流體的瞬時流量值/小時。   遠傳型式可選用Es-電遠傳輸出4～20mA,亦可選用EX-本安防爆遠傳輸出4～20mA。 4.顯示儀表選擇   選擇流量積算儀,它具有瞬時流量顯示和比例累積流量積算功能。德國VSEEF0.4流量計中文資料為促使電磁流量計實際使用壽命增加，把故障實際發生率把控至最低范圍，務必強化對電池流量計日常維護管理。一是，變送裝置管內壁部位，需定期清理好結垢層，對絕緣襯里優良絕緣性起到良好保障作用；二是，生產運行期間，定期檢查儀表，屬于保證后續濕氣與水下運動關鍵，特別是檢查接線口好儀表端蓋處密封性，以去吧儀表內部不會進入水與濕氣；為確保儀表有極高的密封性，應時刻在殼體蓋螺紋位置涂好潤滑黃油，且需防止因碰撞而受損；三是，流量計實際運行期間，儀表零點務必要定期標定好，確保電磁流量計可實現有效接地；四是，電磁流量計實際使用部門應當為每個技術人員建立起短期與長期的培訓計劃，設定出具體的培訓內容與要求，要根據相關技術人員的實際技能情況，制定有針對性的培訓計劃。從而促進儀表技術人員對電磁流量計實際期間故障問題的實時檢查分析及排除能力，強化對電磁流量計日常的維修處理，以確保更好地使用電磁流量計。使用電磁流量計的前提是被測液體必須是導電的，不能低于閾值(即下限值)。電導率低于閾值會產生測量誤差直至不能使用，通用型電磁流量計的閾值在10-4~(5×10-6)S/cm之間，視型號而異。一般電導率閾值為5×10-6S/cm=5μS /cm。　　工業用水及其水溶液的電導率大于10-4S/cm，酸、堿、鹽液的電導率在10-4～10-1S/cm之間，使用不存在問題， 低度蒸餾水為10-5S/cm 也不存在問題。石油制品和有機溶劑電導率過低就不能使用。表1列出若干液體的電導率。從資料上查到有些純液或水溶液電導率較低,認為不能使用,然而電磁流量計實際工作中會遇到因含有雜質而能使用的實例，這類雜質對增加電導率有利。對于水溶液，資料中的電導率是用純水配比在實驗室測得的，實際使用的水溶液可能用工業用水配比，電導率將比查得的要高，也有利于流量測量。  氣體渦輪流量計是速度式流量計量儀表的一種,其傳統結構(圖1)主要由殼體、葉輪支架、軸承支架、葉輪軸、軸承葉輪、導流整流器、計數裝置組成。當被檢測氣體經過氣體渦輪流量計時,氣體在導流整流器中被整流和加速,然后推動葉輪進行旋轉,葉輪轉動的速度和進過流量計的流體流速成正比,通過一系列的減速,最后由計數裝置對葉輪轉動的圈數進行累加,達到流量計計量的目的。  但是通過多年的實踐發現，儀表的精度除了受零部件加工精度的影響以外,和軸承選用也有很大的關系，儀表要想保持長時間的穩定運行,軸承必須有足夠的使用壽命,但是,對于進行維修和維護的儀表進行故障統計分析,大多是由于軸承的失效造成了儀表的損壞,對其進行受力分析(圖2)表明,傳統型的流量計結構在軸承的設計方面是一個薄弱環節。  葉輪受到氣流的沖擊，氣流對葉輪除了產生驅動葉輪旋轉的推力外,還會產生一個垂直于葉輪的推力F推力，為了維持平衡，固定軸承會受到一個由軸承支架提供的反作用力F反推力。固定軸承為了支撐葉輪及軸系本身的重力會受到-個壓力N反推力,浮動軸承由于阻止葉輪以固定軸承為支點進行旋轉會得到一個壓力T",因此，固定軸承處在一個最惡劣的工作環境之下,經過長時間的運轉，在缺少潤滑的情況下，固定軸承的使用壽命大打折扣。特別是在高速運轉情況下,垂直于葉輪的推力F推力也會隨著轉速的提高而提高，固定軸承的使用狀況隨之更加惡化。事實也正是如此，在維修的氣體渦輪流量計中，離葉輪較近的固定軸承損壞幾乎占到了100%,軸承最后只剩下了內圈外圈,葉輪也因此波及,儀表不得不進行關鍵部件的更換，及時發現故障并進行排除還好，如果沒有及時發現，造成經濟上的損失我們將無法彌補。為了改善固定軸承的使用環境,軸承所承受的支撐力我們無法改變，但是，我們可以想辦法改善固定軸承所受到的反作用力F反推力，因此,引入了氣體推力軸承的設計。智能電磁流量計離不開良好的顯示界面。我們采用128*64的圖形點陣液晶顯示模塊來顯示累積流量、瞬時流量等數據信息。液晶顯示模塊(LCM)，是將液晶顯示器件、驅動及控制電路、以及溫度補償、驅動電源、背光等輔助電路組合在一起的一種相對獨立的顯示器件和設備。通常液晶顯示器件本身引線眾多，而且要將這些引線與驅動、控制等電路連接才能用于顯示信息，因此生產廠家在制造液晶顯示器件的同時，也將與之對應的驅動、控制等電路做成PCB板，然后用壓框和導帶或導電橡膠將液晶顯示器件固定在PCB板上，從而組合形成液晶顯示模塊。圖3.10是我們采用的MSC．G12864DYSY-1W型液晶模塊的外部尺寸圖?！　D3.11MSC．G12864DYSY-1W型液晶模塊的結構圖，由圖中可以看出電磁流量計液晶模塊集成了兩個KS0108B顯示驅動控制器和一個KS0107B顯示驅動器，兩個KS0108B分別控制左右兩個半屏(64x64)像素點的顯示，KS0107B作為64行的行驅動控制。1.導電性和非導磁性  通過電磁流量計的工作原理可知電極上要產生感應電動勢,首先電極必須是導體,因此電極必須具有非常好的導電性能。另外,電極處于工作磁場中,為防止磁力線在電極上集中,電極材料必須是非導磁的。2.耐腐蝕性  在電磁流量計工作的過程中,電磁傳感器部分只有電極與被測介質相接觸,因此電極材料的耐腐蝕性能是選擇電極材料的重要因素。  電極的耐腐蝕性能對測試性能的影響主要分為兩個方面。(1)電極受被測介質的腐蝕或磨損,會改變兩電極間的距離L。對式的L求偏導,可以得到測量誤差(2)電極在被腐蝕的過程中,電極上會出現相當大的直流漂移電壓,使測量輸出產生大幅度的波動,影響到測試的讀數。3.電極的表面效應  電極的表面效應分為表面化學反應、電化學和極化現象,以及電極的觸媒作用三個方面。(1)表面化學反應。電極表面與被測介質接觸后,為了抗拒被測介質的腐蝕,往往會形成一層薄的鈍化膜或氧化層。它們可能會提高電極表面的耐腐蝕性能,但也有可能增加表面接觸電阻,導致儀器不能正常工作。(2)電化學和極化現象。由于目前普遍采用低頻矩形波勵磁,雖然能減弱極化電勢的影響,但并不能完全消除極化電勢干擾的影響。極化電勢與液體介質性質以及電極材料性質有關。電化學現象容易在測量過程中產生漿液噪聲和流動噪聲,引起儀表輸出出現波動現象。為了避免或減小這個現象，可選配與被測液體電化學和極化電勢作用小的材料以及低噪聲電極。(3)觸媒作用。被測介質在電極的觸媒作用下產生化學反應而影響測量。4.電極的表面光沽度  電磁流量計電極接觸被測介質的表面對于粗糙度要求非常高,一般都應該拋光處理。主要原因有三個方面:表面光滑的金屬在電解質中抗腐蝕性能較強;表面粗糙的金屬,其產生的抗拒極化的氧化保護膜厚度不均勻,容易被顆粒狀、纖維狀等流體中的雜質劃破，造成變動的直流電位,影響測量的穩定性;表面粗糙的電極容易在測試過程中被被測介質中的雜質污染,表面容易被雜質附著結垢，影響測試效果。1.總體設計　　氣體渦輪流量計系統軟件包括初始化程序、主程序、中斷控制程序、流量、溫度、壓力檢測程序以及鍵盤顯示程序等。初始化程序主要完成單片機初始化和設置計數方式等。主程序主要通過查詢標志位SET_RUN和OPERATE來判斷程序是運行狀態還是設置狀態，然后調用相應的處理子程序。首先開全局中斷，允許單片機響應所有中斷源產生的中斷請求;當單片機查詢到標志位SET_RUN被置位時，就進入設置狀態，對儀表系數進行設定;進入運行狀態后還要查詢標志位OPERATE是否被置位，被置位后就進行溫度與壓力的.A/D轉換、流量的計算和數據的儲存。中斷程序用于查詢定時時間，進入中斷服務子程序完成流量采集、工作狀況“下溫度和壓力采集，瞬時流量和累積流量的計算。系統主流程圖如圖3所示。2.流量溫度壓力信號采集  流量信號的采集主要通過計數器MR0中斷服務程序完成，采用定時器模式，定時時間設為1so定時時間到，比較寄存器里面的內容，大于1s則對計數器IMR1讀數，以獲得流量信號的頻率，并清零;小于1s,則加1后結束。  溫度和壓力信號的采集是通過PICI6F877單片機內部的ADC模塊將其轉換成數字量，采樣完成后計算出溫度和壓力值，并將這兩個數值在液晶屏上顯示出來。3.鍵盤顯示  設置3個鍵盤，利用電平變化中斷功能來實現，采用延時去抖法，按鍵有效就進入按鍵處理程序。F表示功能鍵，用KI來表示，每按一-次表示在流量顯示和溫度、壓力顯示間切換，-表示移位鍵，用K2表示，↑為增加鍵，用K3表示。如果F+→(即Kl+K2)被按下，則設置標志位置1,主程序查詢到其置1后，就進入設置狀態。在該狀態下，→(K2)鍵定義為移位鍵，以閃爍表示光標所在位，每.按一次，閃爍移到下一位，到最后一位回閃第一一位。↑(K3)定義為增加鍵，對光標所在位的數值進行修改，每按--次，循環增加一個定義單位，定義單位視參數類型而定。當程序查詢到↑+→(K2+K3)被按下時，就把累積流量清零，并把標志位置1,當查詢到F(K1)鍵被按下時，每按-一次，在流量顯示和溫度、壓力顯示之間切換。氣體渦輪流量計采用段式液晶顯示器LCM103來顯示瞬時和累計流量，同時實時顯示溫度和壓力"。f金屬管浮子流量計是由浮子、錐管、檢測器等部件組成。浮子組件裝有磁鋼,其作用把是浮子的位移信號以磁信號的形式傳輸給檢測器。檢測器把這一檢測到的信號再以電信號的形式遠距離傳輸,并現場指示瞬時流量值。浮子流量計具有小流量值、范圍度大、不用現場調試的特點。其結構簡單、運動部件磨損小、使用壽命長、壓力損失小、安裝方便、維修量小、使用周期長、可遠距離傳輸流量信號,與計算機連用可實現集中管理。 但也存在不足，如對于高黏度、大流量、以及兩相以上流體不能測量?！　〗饘俟芨∽恿髁坑媽崿F流量測量的理論基礎是“定壓將,變面積“原理。在流動的流體中放置一個軸線與流向平行的浮子,見圖1.　　金屬管浮子流量計本體可以用兩端法蘭、螺紋或軟管與測量管道連接。當流體自下而上流入錐管時,被浮子截流,這樣在浮子上、下游之間產生壓力差,浮子在壓力差的作用下.上升,這時作用在浮子上的力有三個:流體對浮子的動壓力、浮子在流體中的浮力和浮子自身的重力。只有當流體對浮子的動壓力與浮子在流體中所受的浮力之和等于浮子的重力時，浮子就平穩地浮在某一位置上。  大量實驗證明,在一定雷諾數的范圍內，對于同一口徑金屬管浮子流量計,流體流速的大小與浮子的形狀有關。對于給定的浮子流量計,浮子大小和形狀已經確定,因此它在流體中的浮力和自身重力都是已知是常量,唯有流體對浮子的動壓力是隨來流流速的大小而變化的。因此當來流流速變大或變小時,浮子將作向上或向下的移動,相應位置的流動截面積也發生變化,流動截面積與浮子的.上升高度成比例，即浮子的某一高度代表流量的大小。浮子上下移動時,以磁耦合的形式將位置傳遞到外部指示器,直到流速變成平衡時對應的速度,浮子就在新的位置上穩定。對于-臺給定的浮子流量計,浮子在測量管中的位置與流體流經測量管的流量的大小成一--對應關系。

您如果需要德國VSEEF0.4流量計中文資料的產品，請點擊右側的聯系方式聯系我們，期待您的來電
