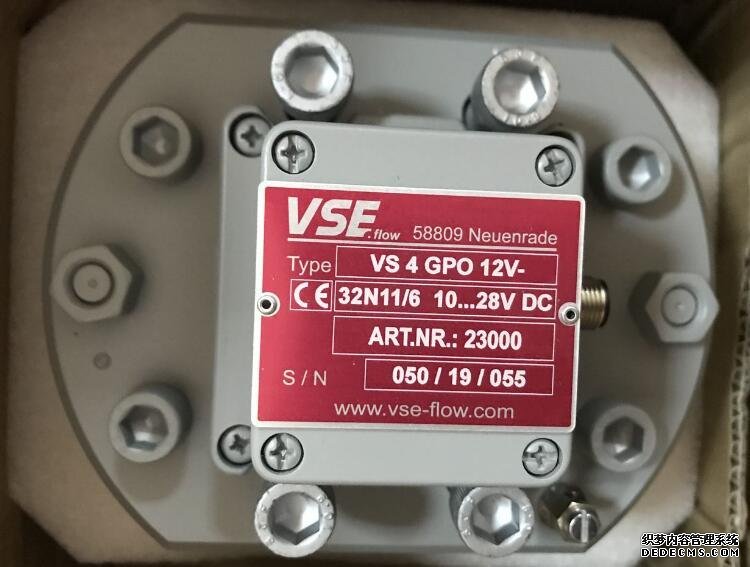

德國VSEAR400流量計選型樣冊同時我們還經營：任何一類計量儀表都具有其特殊性,旋進旋渦流量計也不例外.為了讓該種儀表能夠更好地服務于流量計量工作,來自于生產現場的實踐經驗表明,以下幾個方面的注意事項就應當引起有關管理及使用部門的足夠重視。1.重視儀表選型 在已經選定了儀表種類(比如旋進旋渦流量計的情況下,緊接著就是對儀表規格及其配套元件的選擇,這一工作看似簡單,實則至關重要.一句話,選好才能用好.為此,在選型過程中應把握住兩條基本原則,即:一要保證使用精度,二要保證生產安全.要做到這一點,就必須抓實三個選型參數,即近期和遠期的最大,最小及常用瞬時流量(主要用于選定儀表的大小規格),被測介質的設計壓力(主要用于選定儀表的公稱壓力等級),工作壓力(主要用于選定儀表壓力傳感器的壓力等級)。2.進行用前標校 一方面,考慮到目前對這類儀表的現場檢定還存在這樣那樣的困難.另外,如果購置的意圖又是準備將該種儀表運用于比較重要的計量場合,比如大流量的貿易計量或計量糾紛比較突出的測量點,并且運用現場也不具備流量在線標校條件,那么在這種情況下,僅憑購買時由生產廠家提供的一紙出廠合格證明就輕易判定該表全部性能合格,那就有些為時過早.因此,為了確保儀表在今后的工作過程中其測量結果的可靠與準確,就有必要在正式安裝前將其送往具有這方面檢定能力及資質的部門進行一次全流量范圍內的系統檢定。3.搞好工藝安裝 雖然該種儀表對工藝安裝及使用環境沒有太多的特殊要求,但任何一類流量測量儀表都有這樣一種共性,即盡可能避免振動及高溫高熱環境,遠離流態干擾元件(如壓縮機,分離器,調壓閥、大小頭及匯管,彎頭等),保持儀表前后直管段同心及內壁光滑平直,保證被測介質為潔凈的單相流體等等。4.加強后期管理 該種儀表雖然具有多種自動處置功能和微功耗的特點,但投運之后仍需加強管理。比如,為了保證儀表長期工作的準確性,可靠性(避免意外停運和數據丟失),就應定期：進行系統標校(每1~2年),抄錄表頭數據(每天或每周),更換介質參數(每月或每季)以及不定期查看電池狀況,檢查儀表系數及鉛封等。3.注意內部維護 如果由于氣質臟污或其它原因需要對儀表的測量腔體及其構件進行定期檢查或清洗,那么有一點則必須特別注意:對于同規格的旋進旋渦流量計,其旋渦發生體,導流體等核心組件不能互換,否則,須重新標定儀表計量系數并對其配帶的溫度及壓力傳感器進行系統校正。電磁流量計未輸出流量信號故障問題，通常是因電纜或電源故障、管道內部沒有充滿流體介質、液體相反流動方向等因素所致。對于以上可能會引發故障問題因素，需對儀表的電源供電與電纜連接情況做好細致檢查，并對管道內部測量流體的介質流動方向正確與否、管道是否充滿等實施細致檢查。電磁流量計具體運行期間，需確保儀表內部所測定流體流動為正確方向，要和殼體上方箭頭方向相一致。流體介質并沒有充滿管道大部分是因傳感裝置安裝位置或者測量管網位置并未與設計安裝實施標準相吻合。如圖1所示,c、d位置處為傳感裝置最佳安置位置；細致檢查傳感裝置器件完整性、測量管道內壁期間，需注重對傳感裝置重點零部件、各個接線端完好性的檢查。儀表若未輸出流量信號，也會因轉換裝置故障問題所致，可及時將線路板替換好，做好轉換裝置故障排查工作。較低流量與儀器參數設定期間，小信號較高切除設定，流量一邊會有不顯示現象產生。對此，務必注重對此方面故障問題的檢查分析及有效排除，及時做好相關零部件更換處理，保證整個儀器可維持良好運行狀態。1.總體設計 氣體渦輪流量計系統軟件包括初始化程序、主程序、中斷控制程序、流量、溫度、壓力檢測程序以及鍵盤顯示程序等。初始化程序主要完成單片機初始化和設置計數方式等。主程序主要通過查詢標志位SET_RUN和OPERATE來判斷程序是運行狀態還是設置狀態，然后調用相應的處理子程序。首先開全局中斷，允許單片機響應所有中斷源產生的中斷請求;當單片機查詢到標志位SET_RUN被置位時，就進入設置狀態，對儀表系數進行設定;進入運行狀態后還要查詢標志位OPERATE是否被置位，被置位后就進行溫度與壓力的.A/D轉換、流量的計算和數據的儲存。中斷程序用于查詢定時時間，進入中斷服務子程序完成流量采集、工作狀況“下溫度和壓力采集，瞬時流量和累積流量的計算。系統主流程圖如圖3所示。2.流量溫度壓力信號采集 流量信號的采集主要通過計數器MR0中斷服務程序完成，采用定時器模式，定時時間設為1so定時時間到，比較寄存器里面的內容，大于1s則對計數器IMR1讀數，以獲得流量信號的頻率，并清零;小于1s,則加1后結束。 溫度和壓力信號的采集是通過PICI6F877單片機內部的ADC模塊將其轉換成數字量，采樣完成后計算出溫度和壓力值，并將這兩個數值在液晶屏上顯示出來。3.鍵盤顯示 設置3個鍵盤，利用電平變化中斷功能來實現，采用延時去抖法，按鍵有效就進入按鍵處理程序。F表示功能鍵，用KI來表示，每按一-次表示在流量顯示和溫度、壓力顯示間切換，-表示移位鍵，用K2表示，↑為增加鍵，用K3表示。如果F+→(即Kl+K2)被按下，則設置標志位置1,主程序查詢到其置1后，就進入設置狀態。在該狀態下，→(K2)鍵定義為移位鍵，以閃爍表示光標所在位，每.按一次，閃爍移到下一位，到最后一位回閃第一一位。↑(K3)定義為增加鍵，對光標所在位的數值進行修改，每按--次，循環增加一個定義單位，定義單位視參數類型而定。當程序查詢到↑+→(K2+K3)被按下時，就把累積流量清零，并把標志位置1,當查詢到F(K1)鍵被按下時，每按-一次，在流量顯示和溫度、壓力顯示之間切換。氣體渦輪流量計采用段式液晶顯示器LCM103來顯示瞬時和累計流量，同時實時顯示溫度和壓力"。f嚴格按標準規定使用、維護,其中孔板流量計與差壓變送器及連接部分引壓管線是使用、維護的重點。工作中常遇到不易發現的問題分析及解決方法如下。(1)當孔板損傷或入口銳利度改變,會使孔板上下游產生的差壓減少,這時流量計計算結果比實際流量偏小，即流出系數發生變化,測量不確定度將超過標準給出的估算值。解決方法:①按標準對流出系數進行修正或更換孔板，此時新孔板的直徑比應略大于舊孔板;②若暫無新孔板更換,應按國家標準對流出系數C進行孔板銳利度修正。(2)孔板變形時,應更換,新孔板的直徑比應小于舊孔板。(3)使用中的節流裝置應按照國家標準GB/T21446--2008要求定期清洗、檢查,當發現測量直管段內表壁有明顯沖刷、腐蝕、結垢時應及時更換新的測量管段,否則一般情況下會使孔板流量計計量偏低。若暫無新測量管更換,應對流出系數C按標準進行粗糙度修正。(4)為防止取壓開關對差壓信號的節流,應將針型閥取壓開關改為與導壓管相同通徑的球型閥。(5)壓力變送器、差壓變送器準確度要求優于1級,將使用范圍控制在量程的1/4~3/4，并盡量使工作點附近示值誤差最小。當差壓變送器工作在量程的20%以下時,應改變差壓變送器量程或更換孔板。(6)儀表嚴格周期檢定。注意儀表零位漂移,定期校準,采用零位漂移小的儀表;為防止靜壓誤差，采用靜壓誤差小的變送器,如EJA變送器。(7)孔板上下游應使用零泄漏軌道球閥。(8)孔板流量計操作人員要做好系統檢修,注意平衡閥內漏及導壓管漏氣.堵塞問題。一.和其它流量計一樣, 雖然電磁流量計它的測量范圍比是30:1, 比渦街流量計和差壓式流量計都要高, 但也是有限制的,許多客戶定表時,常常把它和水表相比較,以為可以測量很低的流速,一般情況下,它只能測0.1m/s.低于此流速電磁流量計就很難正確測量.所以定貨初期對流量范圍比要搞清楚.定貨時不能按原先管道口徑來定貨,最好按你實際流量來定儀表口徑。二.和其它流量計一樣,電磁流量計對安裝前后直管道也有要求,只不過比其它類流量計要求更低,但最關健一點要滿足：就是滿管, 再滿管.不滿管的情況下容易引起流量計亂跳：三.和其它流量計一樣,電磁流量計也有防護等級,一般一體式的防護等級為IP65,分體式的為IP68(針對傳感器而言), 如果客戶對儀表安裝環境有要求,安裝地點在地下陰井或其它一些潮濕的地方,建議客戶選用分體式的.以免選錯對儀表造成損害。四.電磁流量計可以測腐蝕性液體,但定貨初期客戶要正確提供其它測量介質屬性,以免選型時對電極選型上的錯誤,導致傳感器在后期使用過程中報廢,給客戶帶來不便和經濟上的損失。五.電磁流量計雖說可靠性比較好,一般情況下不會損壞,但由于其原理決定,傳感器電極表面一直和液體接觸,時間久了,電極表面比較容易受污染。所以電磁流量計一般情況下,客戶有條件拆的情況下,建議一年到一年半之間拆出來清洗一次電極以保證流量計整機的測量精度。任何儀器儀表都是需要“保養”的,電磁流量計也不例外。六.在主管線是垂直管線時,一般情況下,要求水流是自下而上,盡量不要自上而下。后者容易引起流量波動比較大。安裝除了滿管以外,這點也是很重要的,其次就是前后直管道的距離了。
德國VSEAR400流量計選型樣冊 高流速時,電磁流量計中的流體為湍流,且雷諾數越大，流體小尺寸結構越小。但流體整體向前的流速不會因?yàn)橥牧鞫鴾p小,這樣的情況下可知電磁流量計流體中的非導電物體的尺寸更小。當含水率不變,非導電物體物質半徑變小后對電磁流量計的整體流速分布不變、對流量計的磁場分布影響較小。根據式(1)可知，電磁流量計中非導電物質的半徑大小對流量計的權重函數是有影響的。 當電磁流量計中心橫截面內含有M(M=0,1,2.,-.)個油泡時傳感器的權重函數分布情況,本文算例設定M=3權重函數分布情況計算方式。圖1為電磁流量計傳感器截面內存在3個球形油泡時的結構模型圖。其中,x軸與y軸與圖1描述--致,圖1中只顯示了測量區域部分,測量區域流體中存在3個油泡。y正半軸、負半軸與管壁的交點是流量計的電極位置。 圖1中3個油泡相互不重疊,此時傳感器內部感應電勢仍滿足Laplace方程。為了對該問題進行求解,需建立2種坐標系,一種是以傳感器中心為原點建立的二維直角坐標系(x,y),另一種是以各個油泡中心為原點建立的M個二維極坐標系(ri,θi)。首先在二維直角坐標系下對該問題進行求解(本例M=3),求解感應電勢方程時需借用一個輔助的格林函數G,G滿足Laplace方程且邊界條件 式中,R為電磁流量計半徑的長度值;მG/an為電勢在半徑方向上的導數;δ(θ)為電勢G在流量計管壁處所滿足的條件,其值僅在電極表面處不為0。當流體中存在油泡時,G表達式為 式中,R為測量管的半徑;x與y分別表示測量區域中的位置。 當電磁流量計流體中存在3個油泡時,G=G+G1+G2+G3圖2顯示了流量計流體截面中存在3個不重疊的油泡時,流量計截面內部權重函數wy分布圖;從式(2)以及仿真圖中可以發現油泡所在位置權重函數值是0。當然，存在多個油泡分布在不同位置流體中時權重函數分布情況也可以用上述方法計算。 仿真實驗中,設定不同大小的非導電物質對電磁流量計權重函數進行仿真,如圖3所示為不同大小非導電物質對電磁流量計權重函數的影響。圖3中左邊的分別為權重函數分布圖，右邊分別為權重函數等勢圖,其中R單位為cm。從圖3中可見,當電磁流量計中的非導電物質半徑越來越小，對電磁流量計的權重函數的影響就越小。 為了更清楚地揭示電磁流量計的權重函數與流量計中非導電物質半徑之間的關系,定義c為非導電物質對流量計權重函數的影響的評價指標式中,Wxy為含有油泡等非導電物質時電磁流量計在測量區域坐標(x,y)的權重函數;Wxy0為電磁流量計不含非導電物質時測量區域坐標(x,y)的權重函數;A為權重函數區域(測量區域)。 圖4為不同大小非導電物質對流量計權重函數的影響分析圖。圖4中橫軸為非導電物質半徑,縱軸為權重函數的影響因子c。從仿真結果可以看出流體中的非導電物質半徑較小時,對電磁流量計的權重函數影響越小。在本例中，當流體中非導電物質小于0.02R時,對電磁流量計的權重函數分布幾乎沒有影響。出現孔板流量計反向安裝這種情況的原因有二：1.操作人員未進行崗前培訓,技術不熟練,不熟悉工藝流程走向；2.由于操作人員在更換孔板,清洗檢查節流裝置,進行工藝改造安裝時,或在進行訓練的過程中,粗心大意，現場監督,檢驗不到位等.出現此情況時,孔板下游銳角邊經緣朝向上游,其結果將直接影響計量偏低,反映在現場是差壓下降一個臺階,而由于現場原因未能及時發現并糾正.其引起流量偏低的影響率,據國外實驗研究資料數據為-12%~-17%,一般情況下,雷諾數不變時,高β值與低β值之間的流量偏差值為±2%,管徑雷諾數越低,其流量偏差越大。 此外,在更換孔板以后,其配套產量計算參數必須同步更換,否則會出現相當大的正負偏差,若由小孔徑換大孔徑,參數未更換,則流量計量將偏高;反之,流量計量將偏低,在日輸氣量大的用戶計量中,造成的損失將是很大,甚至是難以彌補的。 從以上分析,我們不難看出,孔板流量計反向安裝,參數的錯誤是可以通過操作人員認真仔細的操作,培訓來杜絕的,在天然氣商品貿易結算中,是絕對不允許有此現象發生的,所以制定一套科學的嚴格的現場計量監督制度是很有必要且很重要的。 渦街流量計與流體密度無關,在測流量時,考慮氣體或蒸汽溫度、壓力變化對密度的影響,需不需要進行密度、溫度壓力補償,從以下幾個方面進行探討。(1)測量介質為液體,且流量以質量流量表示。由于測液體流量時,流量指示一般為質量或重量流量,漩渦流量計由漩渦頻率-流速-體流量X密度=質量流量,當指示值以質量流量表示時,刻度系數中包含密度的因素,所以密度變化對指示值有影響,必須進行密度修正。(2)測量介質為氣體,且以標準狀態下體積表.示。 氣體流量一般習慣均以標準狀態下體積表示,刻度為Nm³/h,但工作時由漩渦頻率→流速→工作狀態體積再折算成標準狀態下體積。作為一臺漩渦流量計,一旦折算系數確定了,那么流體只有處在一個工作壓力、溫度下流量指示值才準確,這個溫度就是設計溫度，這個壓力就是設計壓力。一旦工作條件偏離了設計值也會帶來誤差,所以必須考慮溫度、壓力補償,但不考慮密度補償。(3)測量介質為氣體,且以質量流量表示。 對漩渦流量計,由漩渦頻率→疏速→工作狀態體積流量→設計狀態體積流量→標準狀態體積流量,再乘以標準狀態下氣體的密度而得到質量流量。 顯然,以質量流量表示的漩渦流量計,必須進行氣體組成變化帶來的密度變化的修正,同時工況變化，又增加一個由工作狀態折算到設計狀態的折算系數。這個折算系數是動態的,也就是溫度、壓力補償問題。經過以上分析得出以下結論:(1)無論測氣體或液體，若渦街流量計流量以工作狀態體積流量表示時,沒有密度及溫度、壓力補償問題。(2)無論測氣體、蒸汽或液體流量,以質量流量表示時,液體一般溫度變化范圍大,流體密度變化均需進行密度修正,對氣體過熱蒸汽還需進行溫度、壓力補償。(3)以標準體積流量表示時,流量計必須進行溫度、壓力補償,無需進行氣體密度補償。1.從經濟方面考慮購置流量計的費用 購置流量計時應比較不同類型流量計對整個測量系統經濟的影響.例如,范圍度小的流量計比范圍度寬的流量計在相同測量范圍下,需要多臺流量計并聯和多條管線才能覆蓋,因此除流量計外還需增加許多輔助設備(如閥門、管線附件等).雖然表面上看流量計費用少了,但是其他費用則增加了,兩者加起來也許并不合算.例如,安裝孔板流量計加上差壓計的費用相對便宜,但組成測量回路包括孔板的固定附件等其他費用,可能超過基本件費用很多.2.安裝費用 在購置流量計時,不僅要考慮流量計的購置費,還需考慮其他費用,如附件購置費、安裝調試費、維護和定期檢測費、 運行費和備用件費.例如,許多流量計使用時應配備比較長的上游直管段以保證其測量性能.因此,正確的安裝需要額外布置管道或備有旁路管道作定期維護.所以安裝費應多方面考慮,例如,還應包括運行所需的截止閥、過濾器等輔助費用等.3.運行費用 流量計運行費用主要是工作時能量消耗,包括電動儀表內部電力消耗或氣動儀表的氣源耗能以及在測量過程中推動流體通過儀表所消耗的能量,亦即克服儀表因測量產生壓力損失的泵送能耗費等.比如差壓式流量計產生的差壓,很大一部分不可恢復； 容積式流量計和渦輪流量計也具有相當阻力.只有全通道、無阻礙的電磁流量計和超聲流量計此費用基本為零.插入式流量計由于用于大管徑阻塞比小,其壓力損失亦可忽略.據測算,管徑為lOOmm的差壓式孔板流量計1年泵送能耗費與流量計購置費相當, 如果換用電磁流量計,其購置費僅相當于4年多差壓式孔板流量計的能耗費.可想而知,管徑越大,泵送能耗費占總費用的比例越高.一般認為超過5000mm的流量計應盡可能選用低壓損和無壓損的流量計.例如,供水工程通常采用低壓損的文丘里管等差壓式傳統流量計,而極少用孔板,現在則更新為電磁流量計和超聲流量計.4.檢測費用 檢測費用應根據流量計的檢定周期決定.一般用于貿易結算的原油或成品油的檢測,常在現場設置標準體積管對流量計進行在線檢定.5.維護費用和備用件費用等 維護費用為流量計投入使用后保持測量系統正常工作所需費用,主要包括維護費和備用件費.有運動部件的流量計需進行較多維護工作,如定期調換易磨損軸承、軸、轉輪、傳動齒輪等；沒有運動部件的流量計也需進行檢視,如最普通的用幾何測量法檢查差壓式流量計.備用件費用會隨著流量計性能提高的程度而增加.選用流量計時應考慮同時增加備用件的購置費用,尤其是從國外進口的流量計,有時常會因易損備件的購置問題而替換整臺流量計.金屬轉子流量計適用于小流量、低雷諾數的介質流量測量，具備現場指示或電遠傳功能，遠傳輸出為標準的4～20mA信號。可以配置限位開關，控制報警。該儀表具有結構合理，使用維護方便，壓力損失小。 轉子流量計是一種采用改變流量面積原理的流量計。當管道內流體在流動中遇到流體時，流體在堵塞前后會形成壓差，壓差的大小與堵塞流體時的流動面積和流速有關，利用這種壓差促使活動塊體材料隨流量變化，改變流動面積，使堵塞前后的壓差保持不變，當堵塞材料的位置與流量有關時，由此可以獲取到流速，然后得到流量值。金屬轉子流量計的優點：1、全金屬結構設計，堅固可靠，耐高溫、高壓、耐腐蝕、使用壽命長。2、行程短，總高250毫米，安裝方便，維修小。 3、機械指針表示瞬時流動，液晶顯示瞬時、累積流動，還可輸出脈沖、輸出報警。4、金屬轉子流量計可用于測量小直徑、低流量。 5、具有數據恢復、數據備份、功耗保護和誤差自診斷等功能。6、可使用易燃和易爆的危險情況。7、垂直、水平、上下、自下而上、側出及其他安裝形式、法蘭或螺紋連接。8、有多種形式，有現場型、長距離型、夾套型、防爆型、防腐型等，適用于不同場合。 金屬轉子流量計有就地顯示型和智能遠傳型，帶有指針顯示瞬間/累積流量液晶顯示，上、下限報警輸出，累積脈沖輸出，批次控制，標準的二線制4-20mA電流輸出等多種形式，為用戶使用提供了非常廣闊的選擇空間.德國VSEAR400流量計選型樣冊利用電磁感應原理，電磁流量計一般被用來測量流過管道中導電流體的流量。不管流體的性質如何，只要其具有微弱的導電性(電導率大于8X10-5Ss/m)即可進行測量。通常，油田三采注入的聚合物混合液的導電性能良好，符合這種測量條件。 如圖1所示，根據電磁感應原理，當導電流體，在磁場強度為B的磁場中以速度V運動時，切割磁力線而產生電場E關系為 則在線形長度為L的a和b兩點之間產生感應電動勢Ɛab a、b兩接收電極之間的距離L為已知常數，B為已知的磁場強度。故εab是V的單調函數,Ɛab隨V變化而變化。而瞬時流量g等于流速V與導管截面積S(常數)的乘積，因此有 式中K一儀器常數， 只要通過電磁流量計電路測得Ɛab，即可得到對應的流量Q。在電磁流量計等節點設備和PC機通信的過程中,由地址幀、命令幀、數據幀、校驗和可組成各種功能不同的報文.由于采用主從工作方式來實現通信,電磁流量計等節點設備僅能接收并執行PC機發送來的控制命令,而不能發送命令給PC機.因此,由PC機發往流量計等節點設備的報文一般包括一個地址幀,一個命令幀,若干個數據幀和一個校驗和,其報文格式如圖4.5a所示：而由流量計等節點設備發往PC機的報文一般包括一個地址幀,若干個數據幀和一個校驗和,其報文格式如圖4.5b所示. 由于RS-485電氣標準規定每段只能聯結32個節點設備,因此可用地址幀中的5位表示這32個地址,其余3位用來表示命令,從而構成地址命令幀.對于控制命令需求不超過八個的通信系統,采用地址命令幀可壓縮報文長度提高通信效率.電磁流量計和PC機通信的主要目的是將流量計采集到的數據讀到PC機中.這些數據包括：總累積流量、正向累積流量、反向累積流量、瞬時流量.通信時,PC機只需向電磁流量計發送讀總累積流量、讀正向累積流量、讀反向累積流量、讀瞬時流量命令即可,因此二者間通信所用的地址幀和命令幀可合二為一,用一個地址命令幀代替.PC機和電磁流量計間的地址命令幀定義如圖4.6所示.二者通信所使用的報文可簡化為圖4.7的格式.1、根據工藝設計資料和實際情況確認使用流量范圍，在計算基礎上確定流量計的口徑。若渦街流量計選型過大，管道內介質的流速低于流量計工作的下限值,就會產生小流量時輸出信號不穩定,大流量時輸出信號穩定。2、流量計附近有大功率的電機或強電場時,容易引起干擾信號,有可能管道內無介質流通,但僅表有流量顯示。動力線同流量計信號輸出線并排走向靠近時,有可能使流量計輸出信號偏小。管道內有正常流量,但傳感器輸出頻率偏小很多。33流量計應單獨接地,若接地不良,或管道振動.大,而引入干擾信號就會產生管道內無流量,但傳感器有輸出信號。3、流量計應單獨接地,若接地不良,或管道振動.大,而引入干擾信號就會產生管道內無流量,但傳感器有輸出信號。4、流量計調節閥門應裝在流量計下游，若閥門裝在流量計上游,在小流量時產生射流,會引起流量值的偏差和穩定性。5、介質溫度小于150℃時選一體型,高于150℃時或環境溫度、溫度都比較高時,應選用分體型。6、渦街流量計投用前,對管道應進行清洗,以沖掉管道內的鐵銹、焊渣等雜物,防止擊壞儀表。1.始動比較低，量程比較寬 為滿足社會發展，超聲波流量計的計量范圍也越來越大，流速在0.05m/s～30m/s的范圍內的流體都可以被精準測量，量程比達到1:700左右，可測范圍也比較廣，可滿足氣體、液體傳輸過程中對安全的需求，并且靈敏度也比較高，可測量很小的流量，保證計量不間斷，可良好地滿足峰谷用量差異大的場合。2.自帶旋轉整流器 超聲波流量計中自帶旋轉整流器，因此，對超聲流量計安裝位置前后管道的要求比較低，解決了傳統流量計不確定流場打亂的問題，可形成自己所需的流場，旋轉整流器的使用，可促使前直管段從原先的20D縮短到5D之內，從而降低安裝管段的長度，降低對空間的要求，影響精度可控制在1%以內。3.抗污染性能強 超聲波流量計通常都應用在測量環境比較惡劣的場所，如果抗污染能力不足，必然會增加維修成本。隨著科學技術的發展，超聲流量計愈發先進可靠，無可動部件。而且具有很強的穿透性和自動清洗功能，即便長時間運行，粉塵、雜物、水汽等因素也不會影響測量的精度，維護量和維護成本都比較低。4.可實現智慧化管理 在超聲波流量計內部可設置基于NB-IoT技術遠傳模塊，利用局域網就可以實現測量數據的遠程傳輸，為中心控制端提供現場診斷資訊，進行故障預處理和異常報警，提醒現場運維人員及時處理，進行實時監控，實現“少人值班或者無人值班”的智慧化管理。電磁流量計傳感器的接地 為了使電磁流量計可靠的工作,提高測量精度,不受外界寄生電勢的干擾,傳感器應有良好的單獨接地線,接地電阻＜10Ω.在連接傳感器的管道內若涂有絕緣層或是非金屬管道時,傳感器兩側還應加裝接地環.a、在金屬管道上的接地方式：金屬管道內避沒有絕緣層,按下圖接地.b、 在塑料管道上或有絕緣層、油漆管道上的接地方式：電磁流量計傳感器上的兩端面應加裝接地環,使管內流動的被測介質與大地短接,具有零電位.否則,電磁流量計無法正常工作.熱式氣體質量流量計是流量計發展歷史的一次重大變革,使流量測量直接轉變?yōu)橘|(zhì)量流量的測量.根據測量時熱式質量流量計所使用的流量測量元件的加工工藝的不同,常用的傳感器探頭可以分為：熱線熱式流量傳感器、熱敏電阻式傳感器、半導體集成電路式傳感器等. 熱式流量傳感器探頭對流體運動形態的影響較小,測量范圍大,響應性能也很好,但是,這種類型的傳感器探頭對機械強度要求較高、在傳感器材料選擇上受到較大的限制；同時,加熱溫度僅能達到400~500℃.此外,由于流體中的微小顆粒容易粘附到熱線上,抗污染腐蝕能力較差,易損壞使熱線的特性發生不穩定性變化,熱線一致性差,難以進行批量生產. 半導體式傳感器探頭是以單晶硅為基體,使用硅微機械加工而成的微橋結構.半導體式傳感器探頭多用于0～25mL/min 的小流量氣體的測量,在本課題中所需要測量的流量范圍較大,不能滿足使用要求.圖2-2是典型的半導體式傳感器探頭結構. 熱電阻式傳感器主要有兩個探頭：一個流量探頭(Rp),一個溫度探頭(Rtc).目前,市場上所使用的大部分熱式氣體質量流量計傳感器探頭主要是基準鉑電阻.工作的時候,兩個探頭以一定的機械結構固定于管道中,可以通過熱源探頭上電壓信號量或者加熱功率的改變來衡量流量的變化.工作中要求兩個傳感器探頭對流量的響應盡可能的快,且要保證散熱同步,傳感器探頭的靈敏度最高,這為傳感器探頭的設計增添了一定的難度. 如圖2-3鉑電阻的典型結構所示,鉑電阻在在管道內與流體進行熱交換的過程中,鉑電阻的表面和內部鉑絲之間存在熱阻,阻礙熱量的交換.因此,必須從鉑電阻元件的選擇和傳感器結構設計兩方面進行設計,盡量減小鉑電阻內部和表面的熱阻.如果熱阻較大,熱敏電阻表面和內部就會存在很高的溫度差高,出現流量探頭和溫度探頭已經達到恒定溫差的假象,會嚴重影響控制電路正常工作,使測量的結果與管道流量的實際狀況出現較大偏差,所以減小探頭的熱阻是設計熱電阻式傳感器的關鍵.
