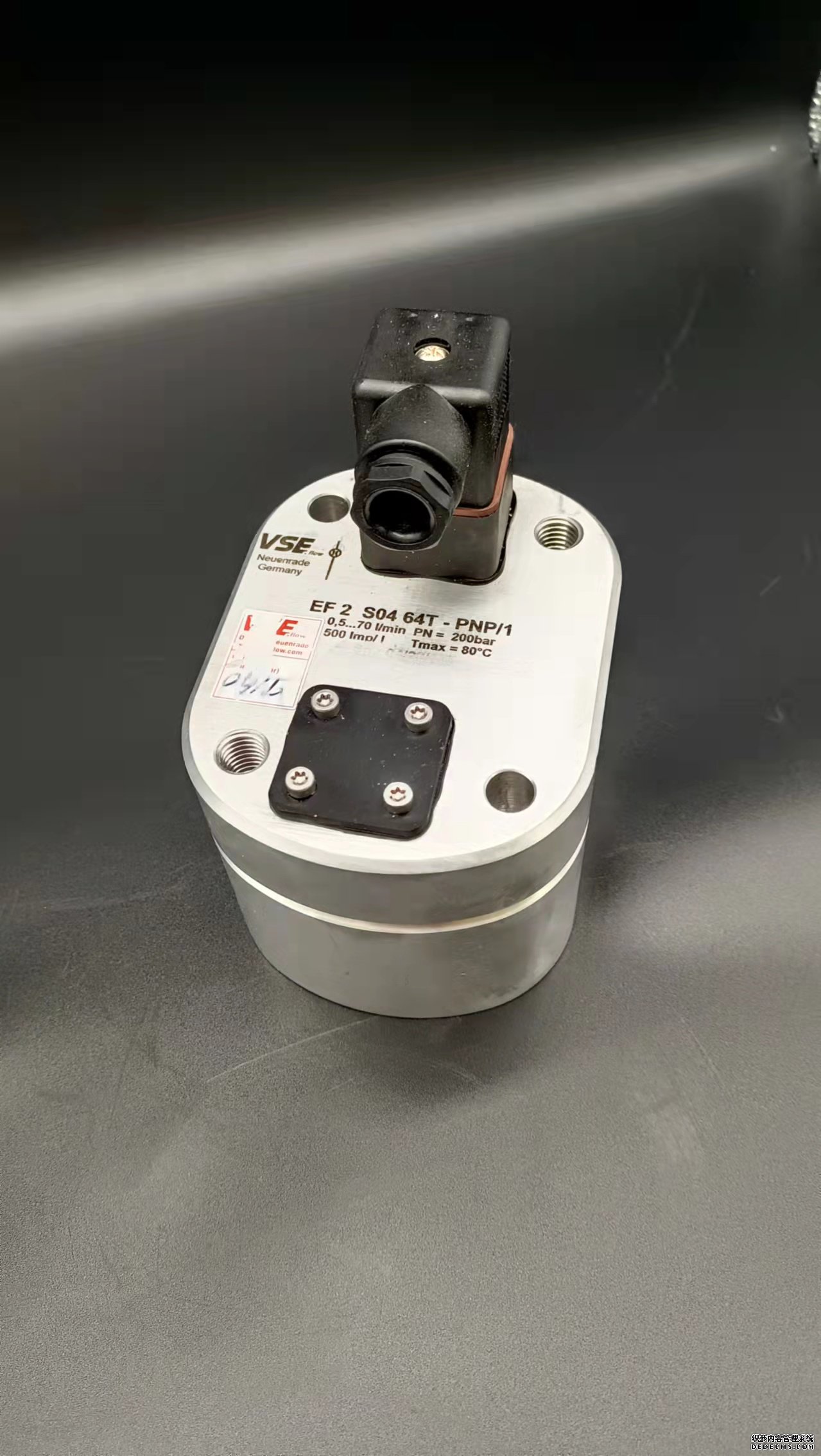

德國VSEAPE流量計廠家批發同時我們還經營：流量計中有一款叫做氣體渦輪流量計，對于不常用到的用戶來說肯定很陌生。如果您使用過此款流量計時一定會給它本身的優點所吸引。那么針對那些對于氣體渦輪流量計認識不是很深的用戶今天我們就來介紹一下關于氣體渦輪流量計的組成還有它的工作原理更重要的還有它的儀表系數的計算方法介紹： 氣體渦輪流量計是一種速度式流量計，是近些年來迅速發展起來的新型儀表，這種流量計具有精度高、壓力損失小、量程比大等優點，可測量多種氣體或液體的瞬時流量和流體總量，并可輸出0-10mA?DC或4-20mA?DC信號，與調節儀表配套控制流量。氣體渦輪流量計的組成 氣體渦輪流量計主要由渦輪流量變送器和指示積算儀組成[1]。渦輪流量變送器把流量信號轉換成電信號，由指示積算儀顯示被測介質的體積流量和流體總量。氣體渦輪流量計的工作原理 流體流經傳感器殼體，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力矩之后葉片旋轉，在力矩平衡后轉速穩定，在一定條件下，轉速與流速成正比，由于葉片具有導磁性，它處于信號檢測器(由永久磁鋼和線圈組成)的磁場中，旋轉的葉片切割磁力線，周期性地改變線圈地磁通量，從而使線圈兩端感應出電脈沖信號，此信號經過放大器的放大整形，形成有一定幅度的連續的矩形波，可遠傳至顯示儀表，顯示出流體的體積流量或總量。氣體渦輪流量計儀表系數的理論表達式 作用在渦輪上的力矩可分為以下幾個：流體通過渦輪時對葉片產生的切向推動力矩M1;流體沿渦輪表面流動時產生的粘滯摩擦力矩M2;軸承的摩擦力矩M3;磁電轉換器對渦輪產生的電磁反作用阻力矩M4。 由此可建立渦輪的運動微分方程：(1)式中：J為渦輪的轉動慣量;ω為渦輪的旋轉角速度;τ為時間。當流量恒定時，渦輪達到勻速轉動，所以M1=M2+M3+M4。推動力矩可表示為：M1=a1qv2-a2ωqv (2)式中：a1、a2為與渦輪傳感器結構和流體密度有關的系數;qv為流量，L/s。由于氣體渦輪流量計在量程范圍內屬于紊流工作區，固以下計算只考慮紊流時的情況。反作用力矩中的M2，在紊流時可近似表示為：M2= a3qv2 (3)通常M3和M4相對于M2比較小，但為了提高計算精度，這里根據文獻[3]推導出了它們的表達式：M3=a4ω2/3 (4)M4=a5ω3 (5)分別將式(2)、(3)、(4)、(5)帶入式(1)并經整理可得：qv2 - a6ωqv = a7ω2/3 + a8ω3 (6)式中：a6、a7、a8為經整理后的綜合系數。超聲波液位計基本要求 超聲波液位計換能器發射脈沖超聲波時，都有一定的發射開角。從換能器下沿到被測介質表面之間，由發射是超聲波波束所輻射的區域內，盡可能有障礙物，因此安裝時應盡可能避開罐內設施，如：人梯、限位開關、加熱設備、支架等。如果有障礙物干擾情況下，安裝時需要進行"虛假回波存儲"。另外須注意超聲波波束不得與加料料流相交。 安裝儀表時還要注意：最高料位不得進入測量盲區；儀表距罐壁必須保持一定的距離；儀表的安裝盡可能使換能器的發射方向與液面垂直。安裝在防爆區域內的儀表必須遵守國家防爆危險區的安裝規定。本安型的外殼采用鋁殼。本安型儀表可安裝在有防爆要求的場合，儀表必須接地。測量的基準是探頭的下邊沿。1、盲區 2、空倉（最大測量距離） 3、 最大量程 4、測量范圍注：使用超聲波物位計時，務必保證最高料位不能進入測量盲區。安裝位置 在安裝超聲波物位計的時候，注意儀表和容器壁至少保持200mm的距離。1、基準面2、容器中央或?qū)ΨQ軸 對于錐形容器，且為平面罐頂，儀表的最佳安裝位置是容器頂部中央，這樣可以保證測量到容器底部。常見安裝位置的正誤1、錯誤：換能器應與被測介質表面垂直。2、錯誤：儀表被安裝在拱形或圓形罐頂，會造成多次反射回波，在安裝時應盡可能避免安裝在容器中央。3、正確1、錯誤：不要將儀表安裝于入料料流的上方，以保證測量的是介質表面而不是入料料流。2、正確 注意：室外安裝時應采取遮陽、防雨措施。攪拌 當罐中有攪拌時，超聲波液位計安裝盡量遠離攪拌器。安裝后要在攪拌狀態下進行"虛假回波存儲"，以消除攪拌葉片所產生的虛假回波影響。若由于攪拌產生泡沫或翻起波浪，則應使用導波管安裝方式。泡沫 由于入料、攪拌或容器內其他過程處理，會在某些液體介質表面形成泡沫，衰減發射信號。如果泡沫造成測量誤差，應將傳感器安裝在導波管內，或使用雷達液位計。導波雷達液位計的測量不受泡沫的影響，是這種應用的最佳選擇。氣流 如果容器內有很強的氣流，例如：室外安裝，而且風很大，或容器內有空氣渦流，您應該將傳感器安裝在導波管內，或使用雷達液位計或?qū)Рɡ走_(dá)液位計。1)電磁流量計傳感器內流體的流動方向必須與傳感器上流動方向一致;2)必須保證電磁流量計傳感器測量管內在所有時間始終充滿被測流體，電磁流量計傳感器不能在不滿管和有可能出現空管情況下工作;3)電磁流量計傳感器應選取管內流體脈動較小的位置作為測量點。一般情況下，離泵、閥門等較遠的地方，儀表指示比較平穩，波動較少;4)測量雙相流體時，應選擇不易引起相分離的地方;5)對于聚四氟乙烯襯里的傳感器，應避免安裝在負壓管道和有可能產生瞬間負壓的地方;6)要避免容易產生液體電導率不均勻的場所，如添加液的電導率與基液不同，加液點最好設在傳感器下游。 根據經典理論，電磁流量計傳感器測量管內流速分布為軸對稱時，電磁流量計的測量準確度不受流速分布的影響。1、開啟時指針不動產生的原因:介質中含有雜質,使轉子卡住;系統工作壓力太小,致使金屬管浮子流量計不正常工作,. 解決辦法:清除異物;增加磁過濾器,增加系統工作壓力.2、指針沖頂不回復產生的原因:介質中含有雜質,使轉子卡住;儀表選型不合適,選用儀表太小. 解決辦法:清除異物,增加磁過濾器;3、指針波動太大產生的原因:不能準確讀數,產生原因:系統工作壓力不穩定;介質存在脈動流或雙相流的現象;儀表進出口處的管徑變化大而導致壓力變化或壓力損失增加. 解決辦法:檢查自身系統;消除脈動流與雙相流.減少壓力損失.4、指針不回零產生的原因:由于儀表的波動而使指針位移;由于儀表的上下撞擊,而使測量管內的零件彎曲變形. 解決辦法:旋松指針處的小螺絲將指針復原至未工作狀態;建議送回維修或更換.5、金屬管浮子流量計遠傳不準確產生原因:環境溫度超出工作要求;變送器漂移. 解決辦法:按要求使用;適當調節變送器中的電位器或調節螺絲以恢復正常.6、流體正常流動時無顯示,總量計數器字?jǐn)?shù)不增加:檢查電源線、保險絲、功能選擇開關和信號線有無斷路或接觸不良; 檢查顯示儀內部印刷版,接觸件等有無接觸不良;檢查檢測線圈;檢查傳感器內部故障,上述1-3項檢查均確認正常或已排除故障,但仍存在故障現象,說明故障在傳感器流通通道內部,可檢查葉輪是否碰傳感器內壁,有無異物卡住,軸和軸承有無雜物卡住或斷裂現象 . 解決辦法:用歐姆表排查故障點;印刷板故障檢查可采用替換“備用版”法,換下故障板再作細致檢查;做好檢測線圈在傳感器表體上位置標記,旋下檢測頭,用鐵片在檢測頭下快速移動,若計數器字?jǐn)?shù)不增加,則應檢查線圈有無斷線和焊點脫焊;去除異物,并清洗或更換損壞零件,復原后氣吹或手撥動葉輪,應無摩擦聲,更換軸承等零件后應重新校驗,求得新的儀表系數.7、 未作減小流量操作,但流量顯示卻逐漸下降:過濾器是否堵塞,若過濾器壓差增大,說明雜物已堵塞;流量傳感器管段上的閥門出現閥芯松動,閥門開度自動減少;傳感器葉輪受雜物阻礙或軸承間隙進入異物,阻力增加而減速減慢. 解決辦法:消除過濾器;從閥門手輪是否調節有效判斷,確認后再修理或更換 ;卸下傳感器清除,必要時重新校驗.8、 流體不流動,流量顯示不為零,或顯示值不穩:傳輸線屏蔽接地不良,外界干擾信號混入顯示儀輸入端;管道振動,葉輪隨之抖動,產生誤信號; 截止閥關閉不嚴泄露所致,實際上儀表顯示泄漏量;顯示儀內部線路板之間或電子元件變質損壞,產生的干擾 . 解決辦法:檢查屏蔽層,顯示儀端子是否良好接地;加固管線,或在傳感器前后加裝支架防止振動; 檢修或更換閥;采取“短路法”或逐項逐個檢查,判斷干擾源,查出故障點.9、金屬管浮子流量計示值與經驗評估值差異顯著:傳感器流通通道內部故障如受流體腐蝕,磨損嚴重,雜物阻礙使葉輪旋轉失常,儀表系數變化葉片受腐蝕或沖擊,頂端變形,影響正常切割磁力線,檢測線圈輸出信號失常,儀表系數變化:流體溫度過高或過低,軸與軸承膨脹或收縮,間隙變化過大導致葉輪旋轉失常,儀表系數變化.傳感器背壓不足,出現氣穴,影響葉輪旋轉管道流動方面的原因,如未裝止回閥出現逆向流動旁通閥未關嚴,有泄漏傳感器上游出現較大流速分布畸變:(如因上游閥未全開引起的)或出現脈動液體受溫度引起的粘度變化較大等;顯示儀內部故障;檢測器中永磁材料元件時效失磁,磁性減弱到一定程度也會影響測量值;傳感器流過的實際流量已超出該傳感器規定的流量范圍. 解決辦法:查出故障原因,針對具體原因?qū)ふ覍Σ?更換失磁元件;更換合適的傳感器.從分體式電磁流量計傳感器到儀表的陰線都起什么作用，傳輸?shù)氖鞘裁葱盘枺俊 〈穑涸诹砍蘍已確定的條件下，即可根據上述流速V的范圍決定流量計口徑D的大小，其值由下式計算：Q=πD2V/4Q:流量(㎡/h) D:管道內徑 V：流速(m/h) 電磁流量計的量程Q應大于預計的最大流量值，而正常的流量值以稍大于流量計滿量程刻度的50%為宜。一般工業用電磁流量計被測介質流速以2～4m/s為宜，在特殊情況下，最低流速應不小于0.2m/s，最高應不大于8m/s。若介質中含有固體顆粒，常用流速應小于3m/s，防止襯里和電極的過分磨擦；對于粘滯流體，流速可選擇大于2m/s，較大的流速有助于自動消除電極上附著的粘滯物的作用，有利于提高測量精度。
德國VSEAPE流量計廠家批發出現孔板流量計反向安裝這種情況的原因有二：1.操作人員未進行崗前培訓,技術不熟練,不熟悉工藝流程走向；2.由于操作人員在更換孔板,清洗檢查節流裝置,進行工藝改造安裝時,或在進行訓練的過程中,粗心大意，現場監督,檢驗不到位等.出現此情況時,孔板下游銳角邊經緣朝向上游,其結果將直接影響計量偏低,反映在現場是差壓下降一個臺階,而由于現場原因未能及時發現并糾正.其引起流量偏低的影響率,據國外實驗研究資料數據為-12%~-17%,一般情況下,雷諾數不變時,高β值與低β值之間的流量偏差值為±2%,管徑雷諾數越低,其流量偏差越大。 此外,在更換孔板以后,其配套產量計算參數必須同步更換,否則會出現相當大的正負偏差,若由小孔徑換大孔徑,參數未更換,則流量計量將偏高;反之,流量計量將偏低,在日輸氣量大的用戶計量中,造成的損失將是很大,甚至是難以彌補的。 從以上分析,我們不難看出,孔板流量計反向安裝,參數的錯誤是可以通過操作人員認真仔細的操作,培訓來杜絕的,在天然氣商品貿易結算中,是絕對不允許有此現象發生的,所以制定一套科學的嚴格的現場計量監督制度是很有必要且很重要的。電磁流量計有著廣泛應用，但是電磁流量計在使用過程中有很多因素會影響電磁流量計的測量結果不準確。結合實踐經驗，本文將導致電磁流量計產生故障的原因概括為：管內液體未充滿、液體中含有固相、因材質與被測介質不匹配而引發的故障、因人為因素造成的故障等。1.管內液體未充滿 管內液體未充滿是導致電磁流量計產生誤差的重要原因。導致管內液體未充滿的原因有多種，比較常見的是背壓不足或流量傳感器安裝位置不良，同時，管內液體未充滿程度不同，其故障表現也有所不同，具體言之，若只有少量氣體在水管管道中呈分層流或波狀流，則故障現象表現為誤差增加，即流量測量值與實際值不符；若流動狀態呈現為氣泡流或塞狀流，除測量值與實際值不符外，還會因氣相瞬間遮蓋電表面而出現輸出晃動等。因此，多種誤差表現均指向管內液體未充滿，在實踐過程中，要正確辨別不同現象，理清其產生的實質原因。2.液體中含有固相 液體中含有固相，即：液體中含有粉狀、顆粒或纖維等固體，液體中一旦含有固相便會導致多種故障產生：漿液噪聲；電極表面玷污；導電沉積層或絕緣沉積層覆蓋電極或襯里；襯里被磨損或被沉積物覆蓋，流通截面積縮小等。3.因材質與被測介質不匹配而引發的故障 因材質與被測介質不匹配而引發故障的電磁流量計與介質接觸的零部件有電與接地環，匹配失當除耐腐蝕問題外，主要是電表面效應。德國VSEAPE流量計廠家批發電磁流量計有著廣泛應用，但是電磁流量計在使用過程中有很多因素會影響電磁流量計的測量結果不準確。結合實踐經驗，本文將導致電磁流量計產生故障的原因概括為：管內液體未充滿、液體中含有固相、因材質與被測介質不匹配而引發的故障、因人為因素造成的故障等。1.管內液體未充滿 管內液體未充滿是導致電磁流量計產生誤差的重要原因。導致管內液體未充滿的原因有多種，比較常見的是背壓不足或流量傳感器安裝位置不良，同時，管內液體未充滿程度不同，其故障表現也有所不同，具體言之，若只有少量氣體在水管管道中呈分層流或波狀流，則故障現象表現為誤差增加，即流量測量值與實際值不符；若流動狀態呈現為氣泡流或塞狀流，除測量值與實際值不符外，還會因氣相瞬間遮蓋電表面而出現輸出晃動等。因此，多種誤差表現均指向管內液體未充滿，在實踐過程中，要正確辨別不同現象，理清其產生的實質原因。2.液體中含有固相 液體中含有固相，即：液體中含有粉狀、顆粒或纖維等固體，液體中一旦含有固相便會導致多種故障產生：漿液噪聲；電極表面玷污；導電沉積層或絕緣沉積層覆蓋電極或襯里；襯里被磨損或被沉積物覆蓋，流通截面積縮小等。3.因材質與被測介質不匹配而引發的故障 因材質與被測介質不匹配而引發故障的電磁流量計與介質接觸的零部件有電與接地環，匹配失當除耐腐蝕問題外，主要是電表面效應。渦街流量計安裝方式的選擇 渦街流量計既可安裝在水平管道上，也可安裝在垂直管道上。 因?yàn)闇u街流量計是一種速度式流量計,要實現準確測量,必須注意保證滿管測量,故在水平管道上安裝渦街流量計,一般應選擇安裝在管道的最低處，安裝在垂直管道時，流體的流向應自下而上。 渦街流量計直管段要求 渦街流量計的安裝對其前后直管段的要求是非常苛刻的,流量計上游要保證有10D~35D 的直管段(D為管道直徑),流量計下游直管段應不小于5D,上游直管段長短視上游有無直角彎、擴大管、縮徑管而定。 特別注意，在直管段滿足要求的情況下,流量計應盡量選擇安裝在前后直管段盡量大的管道位置處，這樣能夠保證流量計上下游節流件所造成的紊流不致影響到流量計測量精度。渦街流量計安裝位置的選擇1)管道的強烈震動會對渦街流量計的測量產生一定的影響,故在選擇渦街流量計安裝位置時,應盡量避免安裝在有強烈震動的管道上,以免影響測量精度.當管道有震動時，必須采取減震措施。2)工頻干擾信號存在也會對渦街流量計的測量產生非常大的影響，工頻信號會疊加到測量信號中去。故渦街流量計盡量避免安裝在大功率電動機等存在的環境里，在此環境下,必須采取做好儀表接地，選用屏蔽電纜，信號的傳輸方式采用直流信號等措施消除工頻干擾。3)渦街流量計漩渦發生體的迎流面必須正對著流體流動方向，安裝時應特別注意，否則會產生非常大的偏差。4)在渦街流量計帶有流量調節的系統中,渦街流量計即使?jié)M足直管段要求,也必須安裝在調節閥前。否則調節閥產生的射流會對渦街流量計的測量產生影響，會出現閥門開小,流量反而增大的現象。電磁流量計在結構上由傳感器和轉換器組成，其中傳感器部分是檢測出感應電壓信號，也即是流量信號，經過信號傳輸線送給轉換器；轉換器部分主要起到處理流量信號，轉換成可供顯示儀、記錄儀、計算機等處理的標準電信號。其結構示意圖如圖4-1所示。 電磁流量計傳感器通過兩端法蘭，將它與被測流體所在的管道連接，安裝在測量管道上。它是電磁流量計流量測量部分，在設計過程中，它應滿足如下作用：（1）能夠?qū)⒘髁啃盘栟D(zhuǎn)換成電壓信號；（2）通過對轉換器合理的設計，使無可避免的干擾所帶來的不利影響減少到最小程度，最大程度的提高流量信號的信噪比；（3）在選擇材料方面，盡量能夠滿足工業現場的要求，包括工業環境和電氣屬性等等。 電磁流量計轉換器不僅僅給電磁流量計提供勵磁電流，而且能夠接收傳感器測量的感應電動勢信號，將該信號濾波、放大并轉換為標準的電流電壓信號，以能夠在顯示儀表、控制儀表和計算機網絡實現對流量的遠距離調控、監測、計算。 電磁流量計原型樣機由10種元件組成，表4-1羅列出原型樣機的元件清單，給出元件的參數，在裝配圖中標注出每一個元件的編號與位置，如圖4-2所示，并作出了測量管道的三視圖。權函數求解系統基礎設計主要對管道、電極、勵磁線圈進行設計，因?yàn)檫@三個方面的選材與設計直接決定了電磁流量計測量系統的精確度，影響到權函數的實驗求解結果，同時在對管道、電極和勵磁線圈設計時，要和COMSOL Multiphysics仿真模型中三者的尺寸和位置相一致，以達到權函數實驗求解驗證仿真求解的目的。優點：(1)熱式氣體質量流量計可被測量的流體管道口徑范圍廣.能夠應用在各種口徑的管道流量測量,從小、中口徑到特大口徑管道都可以,口徑可達 9000mm.(2)流速測量范圍廣.可測量 0.02m/s~480m/s 范圍內的流體流速.(3)測溫范圍和耐壓范圍很寬.待測氣體的溫度高達 900℃,可用于各種高溫過程氣體的測量,最高可以在 70MPa 的壓力下進行測試.測量過程中不需要溫度和壓力補償.所以在較大直徑管道、較小流速、微小流量、測量流量浮動范圍較大時,具有一定的優勢.(4)可保證較高的測量精度.一般的熱式氣體質量流量計都屬中等精度測量范圍,其中部分儀表,如插入式、電磁式,可以達到高精度測量.國外進口的高精度儀表滿量程誤差可以達到±1%.(5)寬量程比.量程比可以達到 1000:1,且能保持精度要求.(6)可測量混合氣體.(7)機械設計簡單,容易安裝和調試,維修簡單,防振動.插入式只需要在管道上焊接法蘭盤即可,管段式只需要進行管道轉接,安裝和操作方便.(8)不需要溫度和壓力補償.缺點：(1)響應速率慢.由于熱式氣體質量流量計是依靠傳熱原理設計,而熱量交換過程與加熱溫度探頭和流體的熱傳導效率密切相關,需要一定的時間來完成換熱過程,一般的相應時間為 2~5s；性能優越的流量計響應時間為 0.5s；甚至有些響應時間更慢.(2)精度易受流體組分影響.當被測流體為混合氣體時,由于混合氣體組分的變化,氣體密度,粘度,熱導率都會受到直接影響,使測量值發生較大誤差而導致最后的流量計算結果產生誤差.(3)在小流量測量中,熱源探頭的溫度高于流體溫度,導致熱源探頭向流體傳導熱量,影響流體和熱源探頭的溫度差,影響測量精度.電磁流量計是一種測量導電介質體積流量的感應儀表，在進行現場監測顯示的同時，可輸出標準的電流信號，供記錄、調節、控制使用，實現檢測自動控制，并可實現信號的遠距離傳送。電磁流量計具有精度高、靈敏度高、穩定性好等優點，在供水企業中有著廣泛的應用前景，特別是在大口徑、安裝環境好的工廠、居民區等場所，雖然智能電磁流量計的使用已經非常成熟。但是，仍有一些問題需要注意。一、信號傳輸問題： 一體式智能電磁流量計在區域管網中運行時，可以為城市供水調度提供一定的決策信息。因此，用戶對電磁流量信號的實時性和連續性提出了更高的要求。如果智能電磁流量計能完成儀器本身信號的自動轉換和無線傳輸，減少數據采集的兼容或相互轉換等困擾，那將為企業的使用提供便利，也將為儀表的推廣應用增加更大的優勢。二、電源問題： 目前電磁流量計不自帶電源，造成了室外安裝不方便，一旦斷電，將造成用作結算水表的流量計數據缺失，這樣對其斷電時段缺失水量的計量與推算也就提出了新的問題。若電磁流量計能自帶電源，就能從根本上解決這一問題，也將促進其在結算水表中的推廣應用。三、防雷問題： 一體式智能電磁流量計在雷雨天氣覆蓋較廣的地區防雷是個重要的工作。在嚴格做好接地、電源保護后，在空曠地區安裝的電磁流量計被雷擊的概率還是很高。所以簡單有效的辦法是提高流量計自身的防雷性能，如不能根本性解決，則應對其內部電路進行分離保護，這樣即使雷擊損壞，也能降低更換成本。
