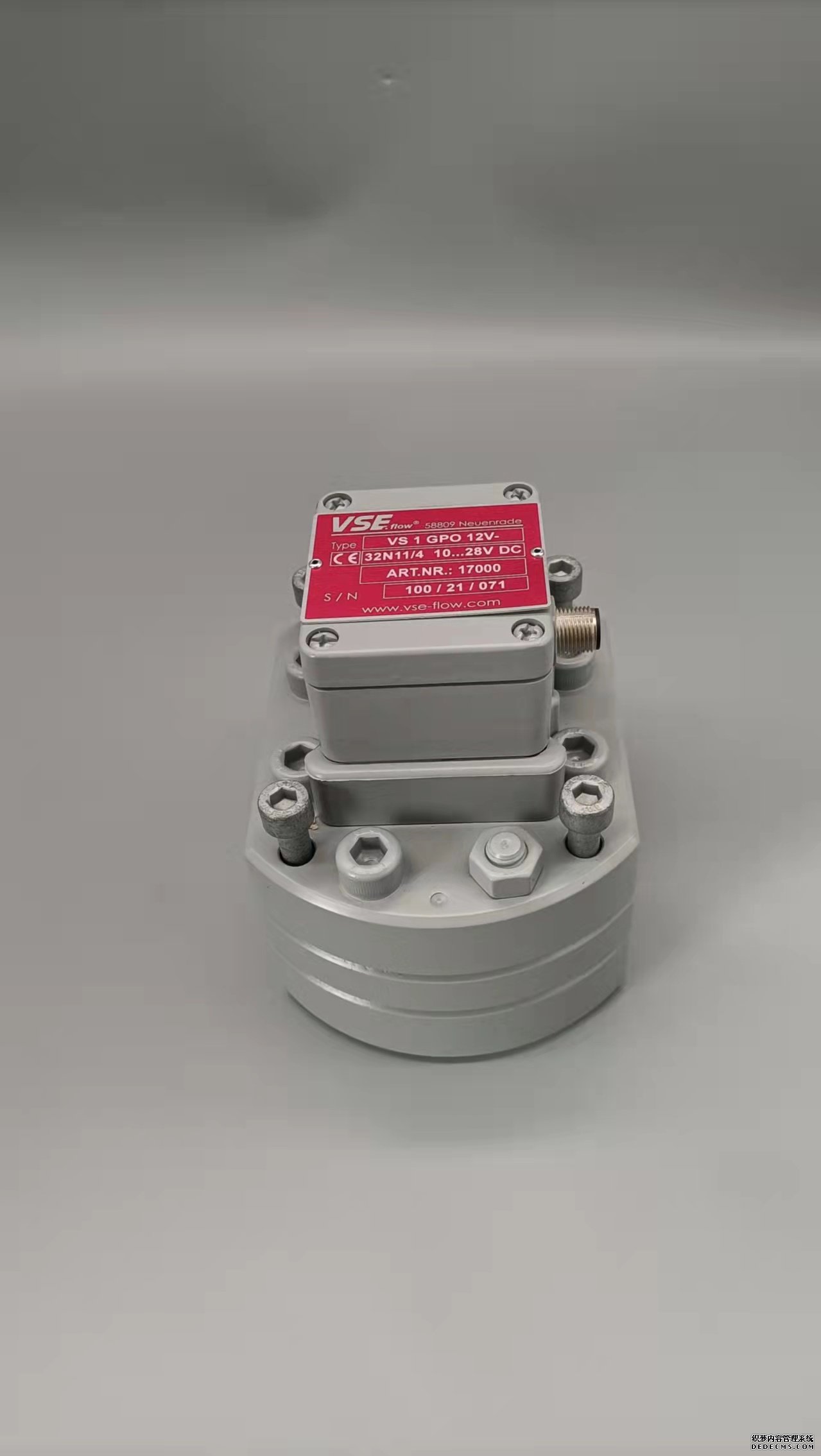

德國VSEVS1 GP012V-32Q11/1流量計參數資料同時我們還經營:簡單幾招解決渦輪流量計不準1、水源脈動流影響流量波動性比較大。 解決辦法:增加泵和渦輪流量計之間的直管道距離,使流量穩定。2、渦輪流量計安裝位置離閥門或彎管位置太近,當原料經過閥門或彎管部分,造成流量波動。 解決辦法:此時應該遠離閥門和彎管位置,保證一定的前后直管段是解決問題的好方法。3、渦輪流量計附近有電機,變頻器,強電流之類的干擾源。 解決辦法:流量計儀表接地,或加濾波電容。如果問題還是解決不了,最好的辦法就是遠離干擾源。4、渦輪流量計無流量顯示:首先檢查線路是否存在問題,如信號線脫落,有斷線等。將傳感器和信號放大器分離,信號放大器與儀表連接,用鐵質金屬在取信號的放大器底部距離2~3mm距離來回劃動,如儀表有顯示,則說明顯示部分無問題。 解決辦法:請將流量傳感器從管道卸下,檢查流量計葉輪是否被纏住或葉輪出現破損現象。5、流量計顯示流量比實際流量小:一般造成這個問題的原因是葉輪旋轉不滑快或葉片斷裂。 解決辦法:將流量計從管道拆除,檢查流量計是否被纏住或有破損現象。6、渦輪流量計顯示誤差比較大:首先檢查流量傳感器系數即K值和儀表其他參數是否設置正確;有條件的情況下,用電子秤進行實際標定校準。 解決辦法:如流量重復性差或根本無法校準,可與供貨商聯系。 高流速時,電磁流量計中的流體為湍流,且雷諾數越大,流體小尺寸結構越小。但流體整體向前的流速不會因?yàn)橥牧鞫鴾p小,這樣的情況下可知電磁流量計流體中的非導電物體的尺寸更小。當含水率不變,非導電物體物質半徑變小后對電磁流量計的整體流速分布不變、對流量計的磁場分布影響較小。根據式(1)可知,電磁流量計中非導電物質的半徑大小對流量計的權重函數是有影響的。 當電磁流量計中心橫截面內含有M(M=0,1,2.,-.)個油泡時傳感器的權重函數分布情況,本文算例設定M=3權重函數分布情況計算方式。圖1為電磁流量計傳感器截面內存在3個球形油泡時的結構模型圖。其中,x軸與y軸與圖1描述--致,圖1中只顯示了測量區域部分,測量區域流體中存在3個油泡。y正半軸、負半軸與管壁的交點是流量計的電極位置。 圖1中3個油泡相互不重疊,此時傳感器內部感應電勢仍滿足Laplace方程。為了對該問題進行求解,需建立2種坐標系,一種是以傳感器中心為原點建立的二維直角坐標系(x,y),另一種是以各個油泡中心為原點建立的M個二維極坐標系(ri,θi)。首先在二維直角坐標系下對該問題進行求解(本例M=3),求解感應電勢方程時需借用一個輔助的格林函數G,G滿足Laplace方程且邊界條件 式中,R為電磁流量計半徑的長度值;მG/an為電勢在半徑方向上的導數;δ(θ)為電勢G在流量計管壁處所滿足的條件,其值僅在電極表面處不為0。當流體中存在油泡時,G表達式為 式中,R為測量管的半徑;x與y分別表示測量區域中的位置。 當電磁流量計流體中存在3個油泡時,G=G+G1+G2+G3圖2顯示了流量計流體截面中存在3個不重疊的油泡時,流量計截面內部權重函數wy分布圖;從式(2)以及仿真圖中可以發現油泡所在位置權重函數值是0。當然,存在多個油泡分布在不同位置流體中時權重函數分布情況也可以用上述方法計算。 仿真實驗中,設定不同大小的非導電物質對電磁流量計權重函數進行仿真,如圖3所示為不同大小非導電物質對電磁流量計權重函數的影響。圖3中左邊的分別為權重函數分布圖,右邊分別為權重函數等勢圖,其中R單位為cm。從圖3中可見,當電磁流量計中的非導電物質半徑越來越小,對電磁流量計的權重函數的影響就越小。 為了更清楚地揭示電磁流量計的權重函數與流量計中非導電物質半徑之間的關系,定義c為非導電物質對流量計權重函數的影響的評價指標式中,Wxy為含有油泡等非導電物質時電磁流量計在測量區域坐標(x,y)的權重函數;Wxy0為電磁流量計不含非導電物質時測量區域坐標(x,y)的權重函數;A為權重函數區域(測量區域)。 圖4為不同大小非導電物質對流量計權重函數的影響分析圖。圖4中橫軸為非導電物質半徑,縱軸為權重函數的影響因子c。從仿真結果可以看出流體中的非導電物質半徑較小時,對電磁流量計的權重函數影響越小。在本例中,當流體中非導電物質小于0.02R時,對電磁流量計的權重函數分布幾乎沒有影響。德國VSEVS1 GP012V-32Q11/1流量計參數資料應用中存在的問題有: 1)氣體渦輪流量計要求被測介質清潔。人工煤氣如凈化不好,存有煤焦油和萘等,會嚴重影響計量的精度。致使此表在冬季只運行半個月就出現故障而不記數,拆開以后,發現軸承彈簧圈嚴重腐蝕。 (2)斷電造成氣量丟失。 解決問題的對策: 1)合理地制定保養計劃:根據腐蝕情沉而定,冬季半個月,其他季節可稍長一些(1~2個月)。另外,傳感器在工作中,葉輪的速度很高,即使在潤滑良好時,仍有磨損產生,在使用一段時間后,應換軸承并重新標定。2)加裝油過濾器(見圖1)。其工作原理:當氣體進入罐體后經擋板進入凈化用油中,人工煤氣中的煤焦油灰塵萘硫化物等雜質溶于油中,從油中返上的氣體經不銹鋼過濾器后進入流量計。加裝油過濾器后計量表不但運行穩定,而且保持精度。1997年在裝有渦輪流量計的600余戶的調壓站,安裝一臺油過濾器2臺德萊塞表,經過近5個月的對比實驗,效果良好,儀表運行穩定,沒有發生過任何 故障。該表與德萊塞表進行對比,總誤差在1%內,能夠滿足調壓站的要求。 3)對巡視人員加強計量知識的培訓,對每天的數據進行運行分析。 4)氣體渦輪流量計中的鋰電池一般可連續使用一年,但要保證計量表穩定運行,不能等到電池沒電再換。對于超聲波流量計,流量修正系數K定義為沿超聲流量計信號傳播聲道上的線平均流速Lv與管道截面平均流速Vs的比值。由式(2-13)和式(2-14)可以得到層流狀態下的流量修正系數 K 為由式(2-17)和式(2-18)可以得到湍流狀態下的流量修正系數K為根據表1可以得到不同雷諾數下湍流流態的流量修正系數K,而在實際工程應用中,當管道內流體雷諾數Re<105時,湍流狀態流量修正系數K為 當管道內流體雷諾數Re>105時,湍流狀態流量修正系數K為 上述對于流量修正系數的分析是基于超聲波流量計處于理想的安裝條件下,即安裝處管道內流體充分發展。實際流量修正系數不僅與雷諾數有關,還與管道的安裝狀況、流量計上下游管段長度等因素有關。通常情況下管道內實際流態分布與理想流態分布有偏差,對流量計的測量精度產生影響,因此在管道布置和流量計安裝時,一般要求上游直管段大于10倍管道內徑,下游直管段要大于5倍管道內徑。性能特點 設計發明的新型孔板流量計整流器的優勢主要在于提取、安裝整流管的過程中無需截?cái)嗔黧w或置換流體管路,實現在線維護整流器。此外,設計驅動裝置使整流管在上下閥腔內穿梭時,可實現整流管兩端同步升降,使整流器安裝與拆卸快捷、簡便。整個維護過程可避免高壓流體給現場操作人員帶來傷害,同時也解決了清洗、更換整流器時需要停產的問題。 通過上閥腔齒輪軸、滑板閥、下閥腔齒輪軸的配合就可移動管腔內的整流管(板),取出與安裝歸位的整個過程簡單、平穩、快捷,實現了在線維護整流器,減少天然氣或有毒有害氣體與操作人員的接觸,消除了潛在的危險。使用方法 孔板流量計裝置工作前,首先對密封性進行檢查,保證其處于安全工作狀態。工作時主要包括整流管(板)平穩提升、整流管(板)安全取出以及整流管(板)安裝歸位三個部分。整流管(板)平穩提升:打開平衡閥,使上閥腔與下閥腔連通,從而平衡上閥腔與下閥腔內的壓力。其次,打開滑板閥,驅動下閥腔齒輪軸,將整流管(板)從下閥腔移至上閥腔,接著關閉滑板閥,關閉平衡閥。整流管(板)安全取出:打開放空閥,上閥體通過放空通孔與外界大氣連通,使上閥腔與外界的壓力平衡。打開頂絲,取出頂板、壓板。驅動上閥腔齒輪軸,將整流管(板)從上閥腔取出。整流管(板)安裝歸位:將整流管(板)放入上閥腔,驅動上閥腔齒輪軸,將整流管(板)下放上閥腔底部為止。蓋好壓板、頂板,安裝頂絲,關閉放空閥。打開平衡閥,使上閥腔與下閥腔內的壓力平衡。打開滑板閥,驅動下閥腔齒輪軸,將整流管(板)從上閥腔移至下閥腔。關閉滑板閥,關閉平衡閥。打開放空閥,將上閥腔氣體放空,確保上閥腔內部壓力平穩,最后關閉放空閥。德國VSEVS1 GP012V-32Q11/1流量計參數資料流量積算儀主要用于各種液體、蒸汽、天然氣及其他氣體的流量測量。由于流量積算儀功能多,使用非常復雜,使用時容易出現問題。一、設置中易出現的問題1.介質及介質狀態的設置(1)錯誤地設置介質,例如,當介質為蒸汽時,設置為空氣。(2)錯誤地設置介質狀態,例如,當蒸汽狀態為過熱蒸汽時,設置為飽和蒸汽。2.流量信號輸入的設置 一般為頻率信號輸入,也有模擬信號輸入。容易出現的問題是輸入錯誤的信號,如本應輸入頻率信號卻輸入了模擬信號,或本應輸入模擬信號卻輸入了頻率信號。3.溫度、壓力信號輸入的設置 溫度信號輸入一般是模擬信號,可以設置為(4~20)mA電流信號、(0~l0)mA電流信號、(1~5)V電壓信號、Pt100鉑電阻信號。容易出現的問題是設置了錯誤的信號,如本應設置模擬信號卻設置了頻率信號,或本應設置鉑電阻信號卻設置了(4--20)mA電流信號。 壓力信號輸入一般是模擬信號,可以設置為(4--20)mA電流信號、(0~10)mA電流信號、(1~5)V電壓信號。容易出現的問題是設置了錯誤的信號,如本應設置(1~5)V信號卻設置了(4~20)mA電流信號。4.配套流量計的設置 通常可以設置為孔板流量計、渦街流量計、渦輪流量計。由于流量計原理不同,因此,在流量積算儀的流量計算中.不同類型的流量計有不同的算法,如果流量計選型錯誤,則流量計算必然出錯。5.溫壓補償?shù)脑O(shè)置 應用在蒸汽介質流量計量時,需進行溫壓補償。例如一臺流量積算儀,當用于過熱蒸汽時.需要同時進行溫度補償和壓力補償;當用于飽和蒸汽時,由于一一對應關系,只能對其中一個輸入信號進行補償,根據現場情況,只選擇溫度補償或只選擇壓力補償。如果應用在天然氣介質流量計量中.需同時進行溫度補償和壓力補償。6.輸入信號范圍的設置 溫度輸入信號、壓力輸入信號、流量輸入信號分別設置自己的測量范圍,流量積算儀設置的流量測量范圍、溫度測量范圍、壓力測量范圍應分別大于現場的流量范圍、溫度范圍、壓力范圍。例如,設置最大流量1O00m3/h,但實際測量流量為2000m3/h,超過了積算儀中設置的流量測量范圍,則流量計算出錯。二、接線時易出現的問題 對于不同的輸入信號.需要選擇不同的接線端子。但在實際應用中,由于操作比較復雜,接線時容易出現錯誤。例如流量積算儀使用在飽和蒸汽下,流量積算儀內部設置為溫度補償,而在實際接線時將壓力輸入信號作為補償信號接到流量積算儀,造成接線錯誤,從而造成流量計算錯誤。 綜上所述.要正確使用流量積算儀,需要專業人員嚴格按照現場操作條件進行設置和接線,以保證流量積算儀的正確使用;同時,流量計量人員應按照用戶要求.模擬流量積算儀現場使用條件進行流量積算儀的檢測。
您如果需要德國VSEVS1 GP012V-32Q11/1流量計參數資料的產品,請點擊右側的聯系方式聯系我們,期待您的來電
