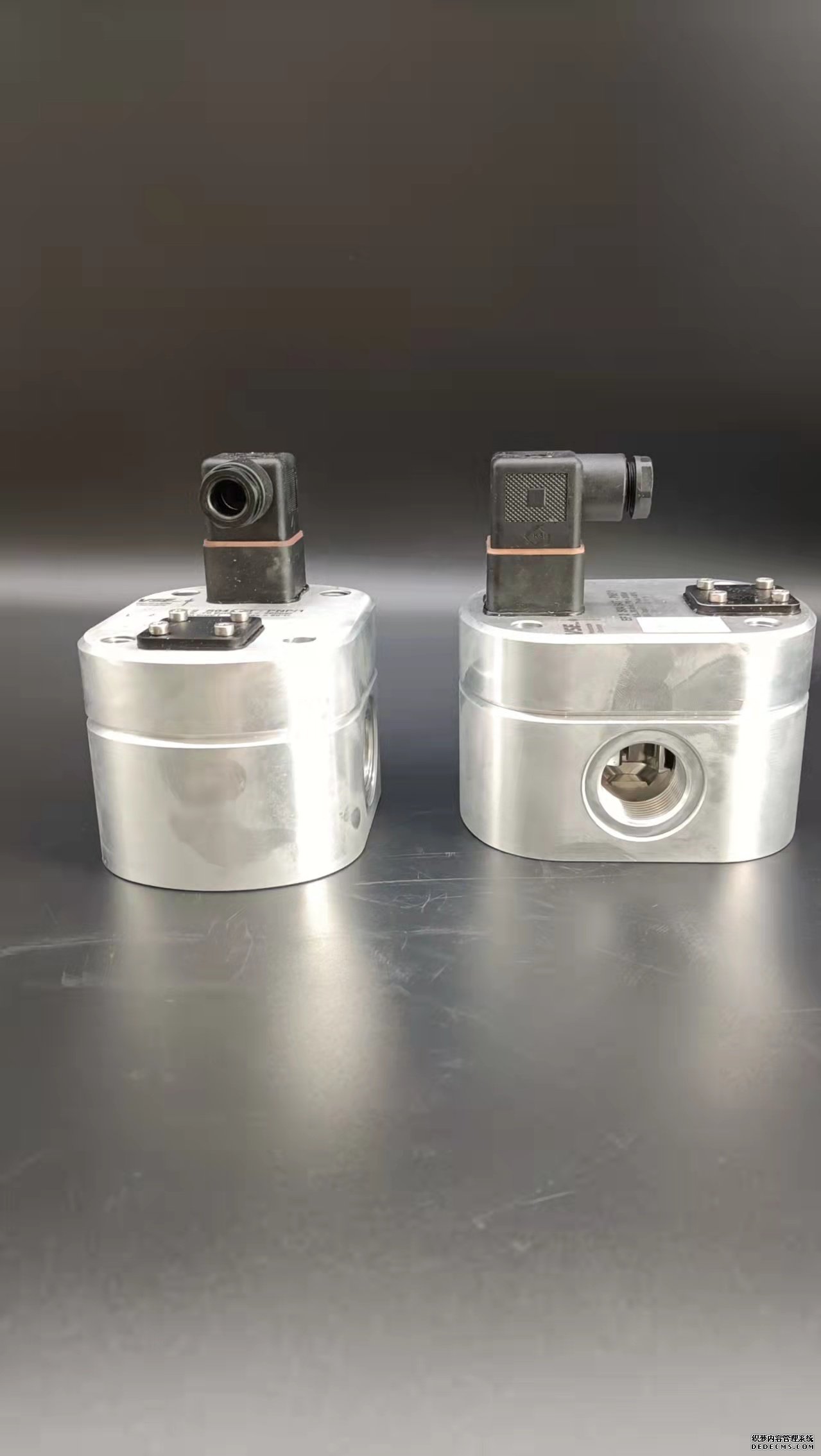

德國VSERS800流量計廠家同時我們還經營：1.差壓管路堵塞，疏通差壓管路；2.差壓計故障，檢查差壓計；3.差壓變送器示值明顯偏離，應檢查尺示值；4.節流元件安裝方向有誤，重新安裝節流元件；5.被測介質工況參數與設計節流裝置時采用的參數不一致，按相關公式修正，必要時應重新計算差壓值；6.孔板流量計前后直管段長度不夠，應調整直管段長度；7.直管段內徑超差，實測直管段內徑，重新計算最大流量；8.節流孔徑超差，實測節流孔徑，重新計算最大流量；9.節流元件變形，更換節流元件；10.節流元件上有附著物，清洗更換節流元件；11.孔板的尖銳一側應該迎向流體流向為入口端，呈喇叭形的一側為出口端。如果裝反了，顯示將會偏小很多 。　　解決辦法：檢查孔板安裝方向，正確安裝孔板。12.孔板的入口邊緣磨損，如果孔板使用時間較長，特別是在被測介質夾雜固體顆粒等雜物情況下，都會造成孔板的幾何形狀和尺寸的變化，如果造成開孔變大或開孔邊緣變鈍，測量壓差就會變小，流量顯示就會偏低。　　解決辦法：對孔板進行重新加工。13.變送器零點漂移：如果使用時間較長，變送器的零點可能會發生漂移，如果是負漂移，顯示壓差將會減小，顯示的流量也會減小。　　解決辦法：對變送器的零點進行校正。14.上下游直管段長度不夠，上下游直管段如果不夠長，氣體將得不到充分發展，會使計量結果造成較大誤差，如果上游在規定直管段內存在多個彎頭，將使計量結果偏低。　　解決辦法：改造蒸汽管道，是上下游直管段長度達到規定要求。在節流裝置前加整流器。15.差壓變送器的三閥組漏氣，如果三閥組中的高壓閥貨平衡閥漏氣，將會導致測量差壓值減小，測量結果就會偏低。　　解決辦法：如果三閥組中的高壓閥門漏氣，將該閥門進行緊固，必要時進行更換，如果三閥組中的平衡閥內漏，將該閥門進行緊固，必要時進行更換。在實際應用時，對于孔板流量計如果使用不當,會造成很大的測量誤差，有時可達到20%左右。在流量計的使用中，如何減少其測量誤差，必須考慮流量的測量原理和結構形式，注意使用條件和測量對象的物理性質是否與所選用的流量計性能相適應。下面就其測量誤差進行分析:1.流量計算方程描述流體是充滿圓管的、充分發展的定常流。若流動狀態真實性無法確定,如果仍按照原有的儀表常數推算流量，將與實際流量存在誤差。2.天然氣以甲烷為主加上乙烷和其他少量的輕烴，真實相對密度小于或等于0.75。由于被測介質實際特性的不確定因素，以及實際物性變化影響儀表正常工作等對流量測量的不確定度產生影響。3.孔板的結構設計、加工、裝配、安裝、檢驗和使用必須符合標準規定的全部技術要求。由于各個裝置自身及環境條件因素引起的不確定因素。3.1.孔板安裝不正確　　管道水平安裝，如果孔板開孔中心與管道中心線不同心;如果在安裝過程中存在引壓管堵塞及墊片等凸出物，則會造成孔板前后壓差測量不準確，從而造成測量誤差。3.2.孔板入口邊緣被磨損　　在使用中，由于流體的磨蝕作用，使孔板的入口邊緣變鈍，被磨成圓形入口邊緣。結果是在相同的流量下，孔口收縮系數變大，造成差壓發生變化，造成測量誤差。3.3.孔板表面的結垢　　長期使用時，孔板流量計表面結垢，使孔板的流通面積變小，從而造成差壓增大，使流量計測量值大于實際值，影響計量精度。4.差壓變送器零點漂移和量程設置不當　　由于時間較長，變送器的零點會發生漂移，這時差壓變送器的輸人和輸出信號發生變化。若不及時調整，會造成實測流量值偏低或偏高。德國VSERS800流量計廠家智能電磁流量計離不開良好的顯示界面。我們采用128*64的圖形點陣液晶顯示模塊來顯示累積流量、瞬時流量等數據信息。液晶顯示模塊(LCM)，是將液晶顯示器件、驅動及控制電路、以及溫度補償、驅動電源、背光等輔助電路組合在一起的一種相對獨立的顯示器件和設備。通常液晶顯示器件本身引線眾多，而且要將這些引線與驅動、控制等電路連接才能用于顯示信息，因此生產廠家在制造液晶顯示器件的同時，也將與之對應的驅動、控制等電路做成PCB板，然后用壓框和導帶或?qū)щ娤鹉z將液晶顯示器件固定在PCB板上，從而組合形成液晶顯示模塊。圖3.10是我們采用的MSC．G12864DYSY-1W型液晶模塊的外部尺寸圖。　　圖3.11MSC．G12864DYSY-1W型液晶模塊的結構圖，由圖中可以看出電磁流量計液晶模塊集成了兩個KS0108B顯示驅動控制器和一個KS0107B顯示驅動器，兩個KS0108B分別控制左右兩個半屏(64x64)像素點的顯示，KS0107B作為64行的行驅動控制。  高流速時,電磁流量計中的流體為湍流,且雷諾數越大，流體小尺寸結構越小。但流體整體向前的流速不會因為湍流而減小,這樣的情況下可知電磁流量計流體中的非導電物體的尺寸更小。當含水率不變,非導電物體物質半徑變小后對電磁流量計的整體流速分布不變、對流量計的磁場分布影響較小。根據式(1)可知，電磁流量計中非導電物質的半徑大小對流量計的權重函數是有影響的。  當電磁流量計中心橫截面內含有M(M=0,1,2.,-.)個油泡時傳感器的權重函數分布情況,本文算例設定M=3權重函數分布情況計算方式。圖1為電磁流量計傳感器截面內存在3個球形油泡時的結構模型圖。其中,x軸與y軸與圖1描述--致,圖1中只顯示了測量區域部分,測量區域流體中存在3個油泡。y正半軸、負半軸與管壁的交點是流量計的電極位置。  圖1中3個油泡相互不重疊,此時傳感器內部感應電勢仍滿足Laplace方程。為了對該問題進行求解,需建立2種坐標系,一種是以傳感器中心為原點建立的二維直角坐標系(x,y),另一種是以各個油泡中心為原點建立的M個二維極坐標系(ri,θi)。首先在二維直角坐標系下對該問題進行求解(本例M=3),求解感應電勢方程時需借用一個輔助的格林函數G,G滿足Laplace方程且邊界條件  式中,R為電磁流量計半徑的長度值;მG/an為電勢在半徑方向上的導數;δ(θ)為電勢G在流量計管壁處所滿足的條件,其值僅在電極表面處不為0。當流體中存在油泡時,G表達式為   式中,R為測量管的半徑;x與y分別表示測量區域中的位置。  當電磁流量計流體中存在3個油泡時,G=G+G1+G2+G3圖2顯示了流量計流體截面中存在3個不重疊的油泡時,流量計截面內部權重函數wy分布圖;從式(2)以及仿真圖中可以發現油泡所在位置權重函數值是0。當然，存在多個油泡分布在不同位置流體中時權重函數分布情況也可以用上述方法計算。  仿真實驗中,設定不同大小的非導電物質對電磁流量計權重函數進行仿真,如圖3所示為不同大小非導電物質對電磁流量計權重函數的影響。圖3中左邊的分別為權重函數分布圖，右邊分別為權重函數等勢圖,其中R單位為cm。從圖3中可見,當電磁流量計中的非導電物質半徑越來越小，對電磁流量計的權重函數的影響就越小。  為了更清楚地揭示電磁流量計的權重函數與流量計中非導電物質半徑之間的關系,定義c為非導電物質對流量計權重函數的影響的評價指標式中,Wxy為含有油泡等非導電物質時電磁流量計在測量區域坐標(x,y)的權重函數;Wxy0為電磁流量計不含非導電物質時測量區域坐標(x,y)的權重函數;A為權重函數區域(測量區域)。  圖4為不同大小非導電物質對流量計權重函數的影響分析圖。圖4中橫軸為非導電物質半徑,縱軸為權重函數的影響因子c。從仿真結果可以看出流體中的非導電物質半徑較小時,對電磁流量計的權重函數影響越小。在本例中，當流體中非導電物質小于0.02R時,對電磁流量計的權重函數分布幾乎沒有影響。電磁流量計施工安裝注意事項1)滿管要求：　　測量液體時為保證測量精確,電磁流量計的管道必須充滿液體.流體應該向上流動,當流體向下流動時,下流段的管道高于流量計.2)避免產生氣泡：　　若為二相流(含氣體和液體),則會影響測量精度.要使流體中不含氣泡,閥門應該安裝在流量計下游.3)電磁流量計不能測量混相流體、分層流體、有氣泡的流體,否則測量無法精準.該項目為被測介質為上游企業污水,不存在這個問題.4)電磁流量計對直管段長度有明確要求(D為流量計內徑).對于90°彎頭、T行三通、異徑管、全開閥門等流體阻力件,離電磁流量計的電極中軸線至少5D直管段；對于不同開度閥門(比如調節閥),則上游側直管段長度需要10D；一般傳感器下游的直管段只需要3D即可.5)電磁流量計測量不同介質的混合液體時,混合點與流量計的距離至少要大于30D.6)電磁流量計安裝可以水平、垂直和傾斜安裝在管道上,測量流體方向與流量計上標識方向一致.水平安裝時,電磁流量計的電極必須水平,法蘭面與工藝管道軸線相垂直,垂直度允許偏差1°.7)電磁流量計安裝時應該避免負壓的產生,因此電磁流量計傳感器的測量管道必須充滿液體,必須有一定的背壓.電磁流量計不應該安裝在泵的進口,而應該安裝在泵的出口后面.8)電磁流量計如果必須傾斜安裝時,必須安裝在流體上升管道,在開口排放的管道安裝時,必須安裝在管道的較低處.如圖：1-入口 2-溢流口 3-入口 4–清洗口 5-流量計 6-短管 7-出口 8-排污口 9-排污閥德國VSERS800流量計廠家卡裝式渦輪流量計高精確度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R重復性好，短期重復性可達0.05%~0.2%,正是由于具有良好的重復性，如經常校準或在線校準可得到極高的精確度，在貿易結算中是優先選用的流量計輸出脈沖頻率信號，適于總量計量及與計算機連接，無零點漂移，抗干擾能力強可獲得很高的頻率信號（3-4kHz），信號分辨力強范圍度寬，中大口徑可達1:20，小口徑為1:10結構緊湊輕巧，安裝維護方便，流通能力大適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表渦輪流量計傳感器類型多，可根據用戶特殊需要設計為各類型傳感器，例如低溫型、雙向型、井下型、混砂型等可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便  智能金屬管浮子流量計的軟件設計采用模塊化編程結構，主要包括三個部分:輸入模塊、控制模塊、輸出模塊。所有程序代碼均采用C語言編寫。  輸入模塊主要包括數據采集、濾波、溫度補償、非線性補償和數值計算等，總體采用定時器中斷方式，程序流程圖如圖2所示。輸入模塊中的非線性補償程序采用分段線性擬合的方式來實現。通過采集9組或11組流量信號，作為擬合直線的端點，當前采樣值按數據大小得到擬合曲線段的斜率和初始數據，代入擬合方程即可得到修正后的流量數據。  控制模塊包括鍵盤處理程序和看門狗程序，鍵盤處理功能是通過中斷方式設置標志位在置入?yún)?shù)子程序中實現的。金屬管浮子流量計在通過總線組網，實現.上位機組態調試的同時，通過鍵盤，可以就地調試。  輸出模塊包括顯示程序和通信中斷服務程序。通信中斷服務程序流程圖如圖3所示。1、孔板流量計計量天然氣的優勢分析1)孔板流量計的結構組成比較簡單，性能穩定可靠，節流裝置運行穩定安全，整體使用壽命較長，且成本較為低廉，綜合效益優勢突出，校驗檢測質量合格。2)孔板流量計能夠使區域性液體流動速度增加，降低靜壓力標準，產生壓差，通過對壓差進行測量的方式來評估待測定區域內流體流量的大小，故而測量精度較高，誤差小。3)孔板流量計生產制造過程當中的相關檢測件以及差壓顯示儀表能夠由不同的生產廠家進行生產制造與供貨，具有專業化、規模化生產的價值與潛力。4)由于孔板流量計在作用于天然氣計量的過程當中,標準節流件為全世界通用，且有大量的國家、國際、行業標準作為支持，實際應用中不需要進行實流校準，操作步驟簡單，質量控制可靠,且數據精度有所保障。2、孔板流量計計量天然氣的誤差消除1)要求從設計安裝的角度入手,重視對孔板流量計作業質量的嚴格控制。當前我國存在大量標準的孔板流量計安裝操作規范，當中對孔板流量計在安裝過程當中的各項技術指標進行了詳細、精確的規定。同時,安裝期間還要求根據孔板前阻力件的結構形式，對應配置長度符合要求的直管段,工程實踐中同時要求，直管段長度應當挖制在≥30d單位以上。若受客觀環境條件影響，無法滿足這一一要求，則需要在直管段上通過增設整流器裝置的方式縮短安裝長度。安裝期間，還要求對孔板流量計入口端相對于管道線的方位進行控制，垂直角度90.0°進行控制，偏差應當嚴格控制在±1.0°范圍之內。2)要求從應用維護的角度入手,重視對脈動流的消除與控制。為了最大限度的消除孔板流量計作業期間的脈動流，需要將天然氣當中的水分最大限度的從管線中脫出出來，具體的技 術措施為:管道低處安裝分液器,消除管線內部所累積的積液。與此同時，還需要在確保孔板流量計自身計量性能的基礎之上，合理控制測量管道內部內徑參數,同時合理提高管道差壓取值標準。除此以外,還可以在測量點以前的入口端增設調壓閥部件,使孔板流量計計量期間的輸出壓力能夠取值比較穩定。相同類型的方法還有:將緩沖罐加裝在測量管道以前位置,使氣體能量能夠得到及時的儲存與釋放,達到對抗差壓波動的目的，避免天然氣計量作業期間，脈動現象對計量精度所產生的不良影響。流量計中有一款叫做氣體渦輪流量計，對于不常用到的用戶來說肯定很陌生。如果您使用過此款流量計時一定會給它本身的優點所吸引。那么針對那些對于氣體渦輪流量計認識不是很深的用戶今天我們就來介紹一下關于氣體渦輪流量計的組成還有它的工作原理更重要的還有它的儀表系數的計算方法介紹：　　氣體渦輪流量計是一種速度式流量計，是近些年來迅速發展起來的新型儀表，這種流量計具有精度高、壓力損失小、量程比大等優點，可測量多種氣體或液體的瞬時流量和流體總量，并可輸出0-10mA?DC或4-20mA?DC信號，與調節儀表配套控制流量。氣體渦輪流量計的組成　　氣體渦輪流量計主要由渦輪流量變送器和指示積算儀組成[1]。渦輪流量變送器把流量信號轉換成電信號，由指示積算儀顯示被測介質的體積流量和流體總量。氣體渦輪流量計的工作原理　　流體流經傳感器殼體，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力矩之后葉片旋轉，在力矩平衡后轉速穩定，在一定條件下，轉速與流速成正比，由于葉片具有導磁性，它處于信號檢測器(由永久磁鋼和線圈組成)的磁場中，旋轉的葉片切割磁力線，周期性地改變線圈地磁通量，從而使線圈兩端感應出電脈沖信號，此信號經過放大器的放大整形，形成有一定幅度的連續的矩形波，可遠傳至顯示儀表，顯示出流體的體積流量或總量。氣體渦輪流量計儀表系數的理論表達式　　作用在渦輪上的力矩可分為以下幾個：流體通過渦輪時對葉片產生的切向推動力矩M1;流體沿渦輪表面流動時產生的粘滯摩擦力矩M2;軸承的摩擦力矩M3;磁電轉換器對渦輪產生的電磁反作用阻力矩M4。　　由此可建立渦輪的運動微分方程：(1)式中：J為渦輪的轉動慣量;ω為渦輪的旋轉角速度;τ為時間。當流量恒定時，渦輪達到勻速轉動，所以M1=M2+M3+M4。推動力矩可表示為：M1=a1qv2-a2ωqv (2)式中：a1、a2為與渦輪傳感器結構和流體密度有關的系數;qv為流量，L/s。由于氣體渦輪流量計在量程范圍內屬于紊流工作區，固以下計算只考慮紊流時的情況。反作用力矩中的M2，在紊流時可近似表示為：M2= a3qv2 (3)通常M3和M4相對于M2比較小，但為了提高計算精度，這里根據文獻[3]推導出了它們的表達式：M3=a4ω2/3 (4)M4=a5ω3 (5)分別將式(2)、(3)、(4)、(5)帶入式(1)并經整理可得：qv2 - a6ωqv = a7ω2/3 + a8ω3 (6)式中：a6、a7、a8為經整理后的綜合系數。智能電磁流量計的測量不受流體的密度、粘度、溫度、壓力和電導率變化的影響，傳感器感應電壓信號與平均流速呈線性關系，因此測量精度高。電磁流量計設計了帶背光寬溫的中文液晶顯示器，功能齊全實用、顯示直觀、操作使用方便。　　　智能電磁流量計在試運行過程中會產生的問題，一般是由于安裝的問題或選型的問題引起的，而在正常運行期間發生的問題一般是由于工作條件變化或出現新干擾源等問題引起的。所以在正常運行期間的問題一般都可以歸結為儀表抗干擾能力的問題。下面小編就簡單分析一下智能電磁流量計輸出晃動的原因及解決辦法：一、智能電磁流量計輸出晃動大體上可歸納為這幾點：1、流動本身是波動或脈動的，實質上不是電磁流量計的故障，僅如實反映流動狀況；2、管道末充滿液體或液體中含有氣泡；3、外界雜散電流等電、磁干擾；4、液體物性方面（如液體電導率不均勻或含有較多變顆粒／纖維的漿液等）的原因；5、電極材料與液體匹配不妥。二、電磁流量計檢查程序：　　　　智能電磁流量計輸出晃動的流程：先按流程圖考急作初步調查和判斷，然后再逐項細致檢查和試排除故障。流程所列檢查順序的先后原則是：1、可經觀察或詢問了解無須作較大操作的在前，即先易后難；2、按過去現場檢修經驗，出現頻度較高而今后可以出現概率較高者在前；3、檢查本身的先后要求。若經初步調查確認足后幾項故障原因，亦可提前作細致檢查。　　　檢查智能電磁流量計管內液體是否沖滿，如沒有充滿，那么傳感器處于水平安裝位置或垂直安裝流動的位置應特別注意，改換到能完全沖滿的位置，如垂直安裝流動的位置。

您如果需要德國VSERS800流量計廠家的產品，請點擊右側的聯系方式聯系我們，期待您的來電
